本ページは、業務要件からのモデル駆動開発の概要と、生成したアプリケーションの操作マニュアルをまとめたものです。画面名・ボタン名は実装に準拠しています。画面ショットはすべて「テストラン」で作成した架空のデータです（社名・人名・住所・車番・金額は実在しません）。

• 対象システム: 荷物集約に対応する輸配送管理システム（自社トラックによる特定顧客への配送）
• 構成: フロントエンド（React + TypeScript + Tailwind）＋ API Gateway と5つのマイクロサービス（Express REST API）

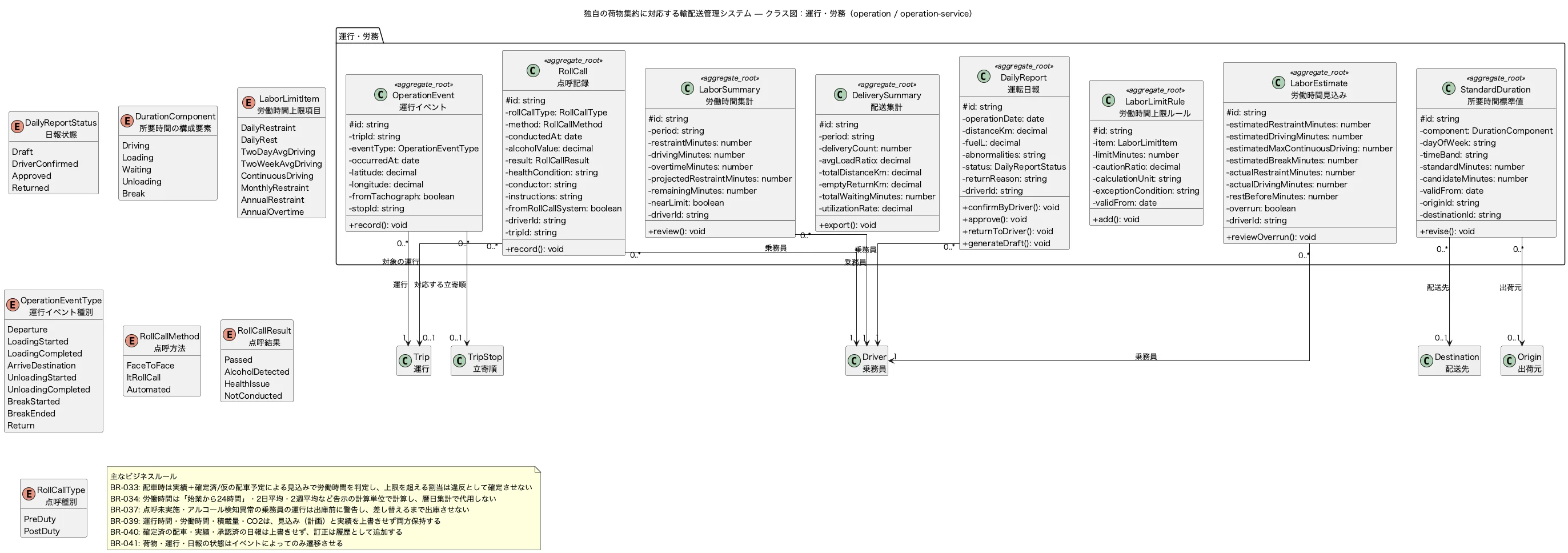

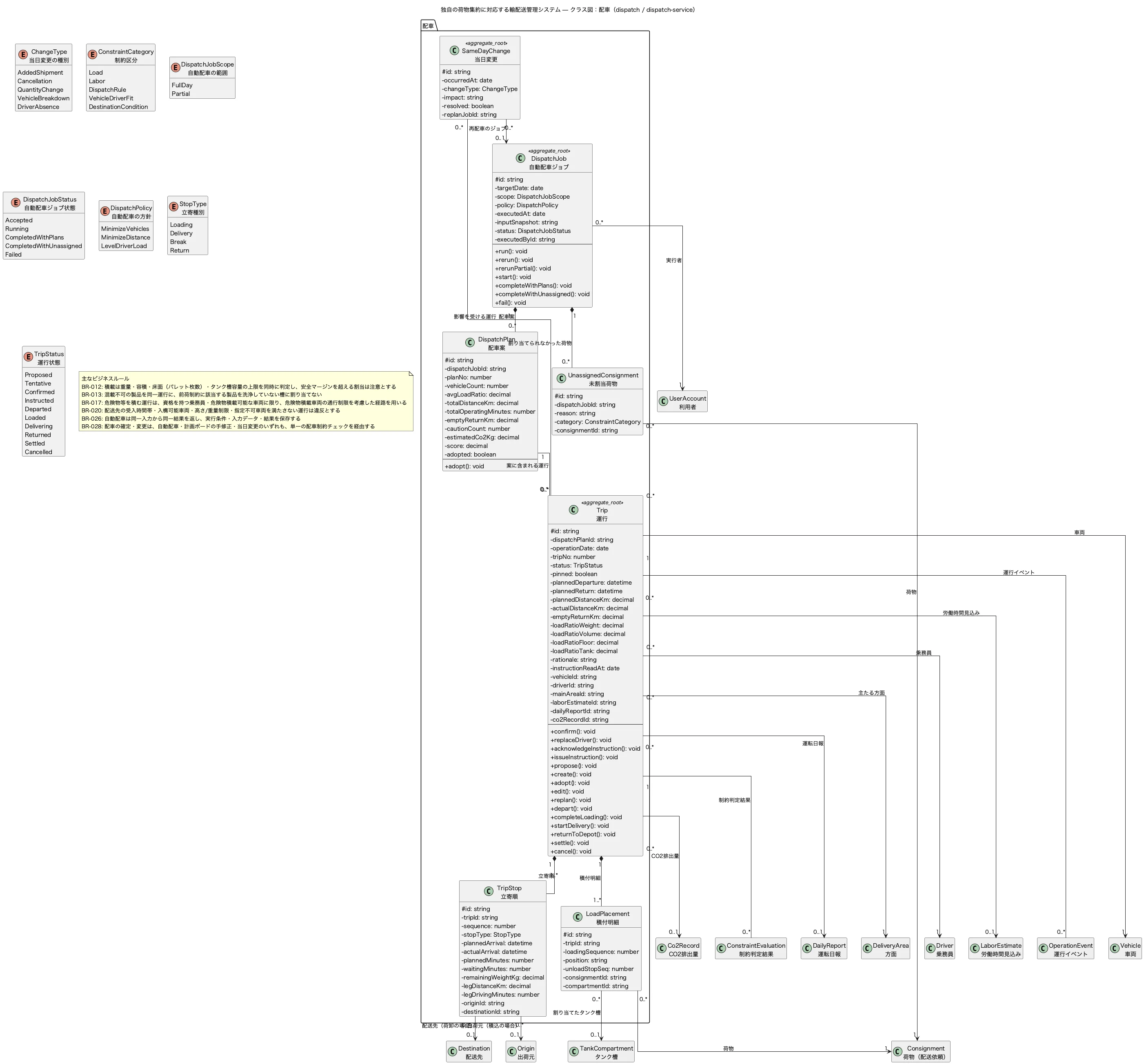

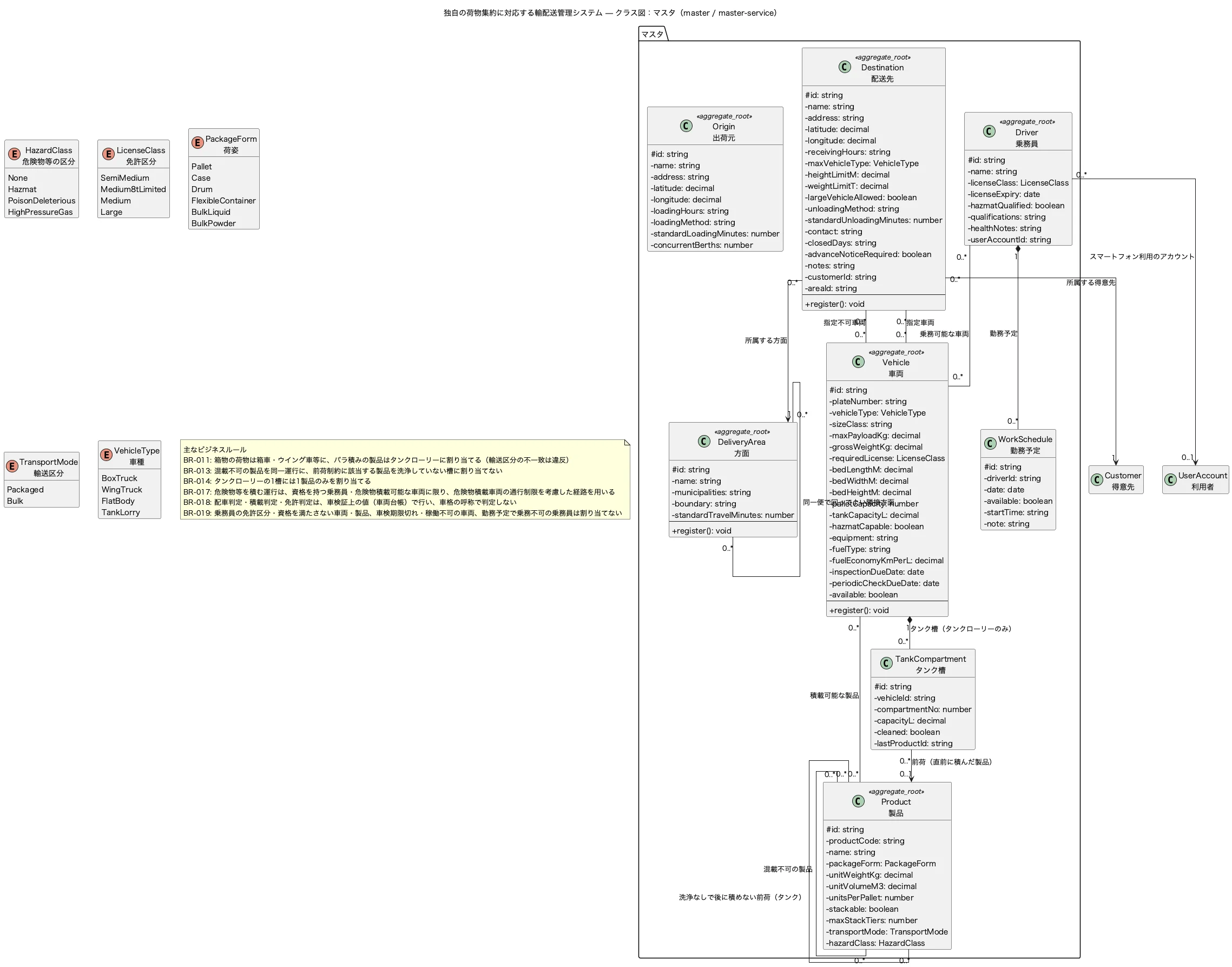

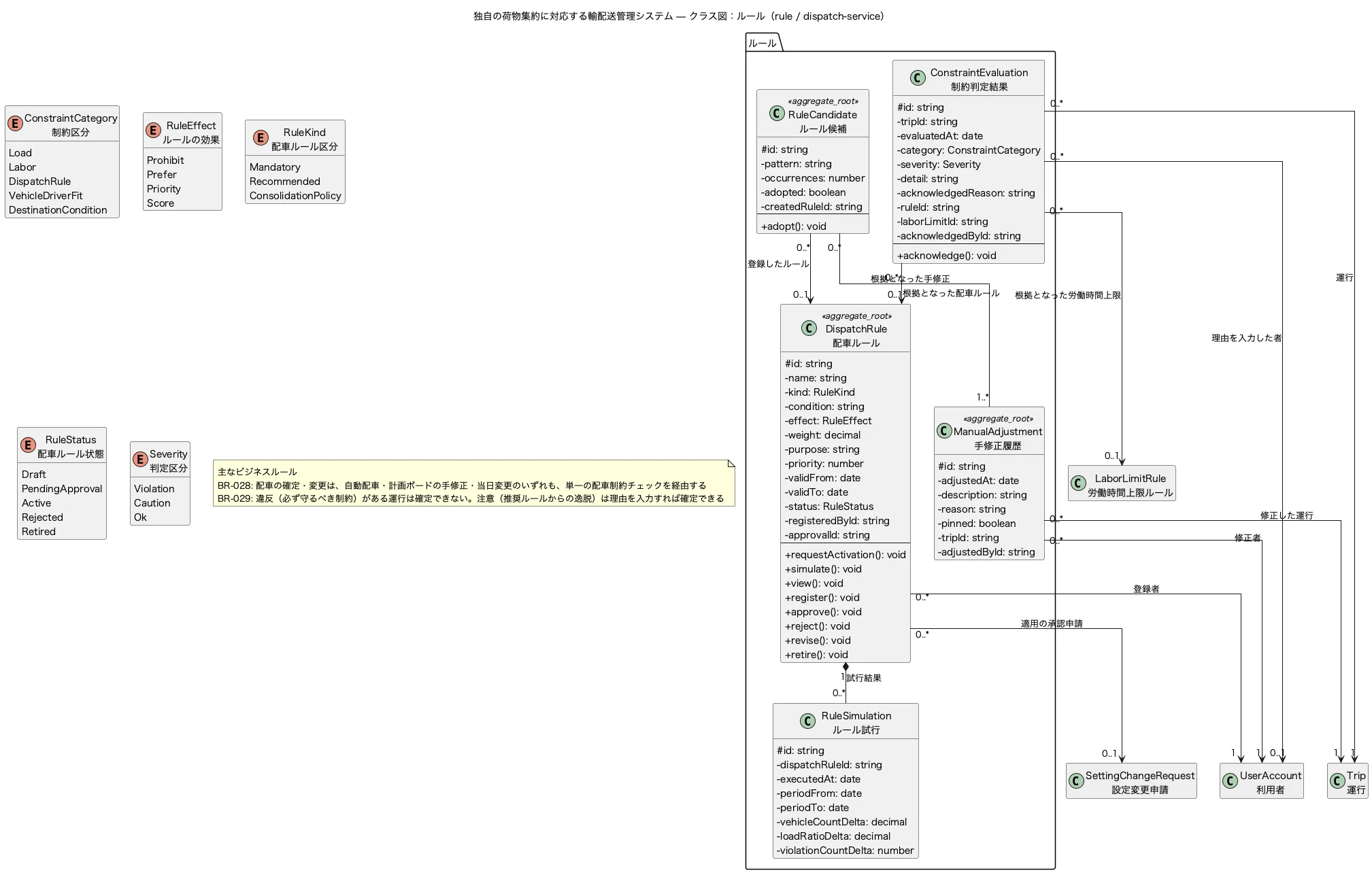

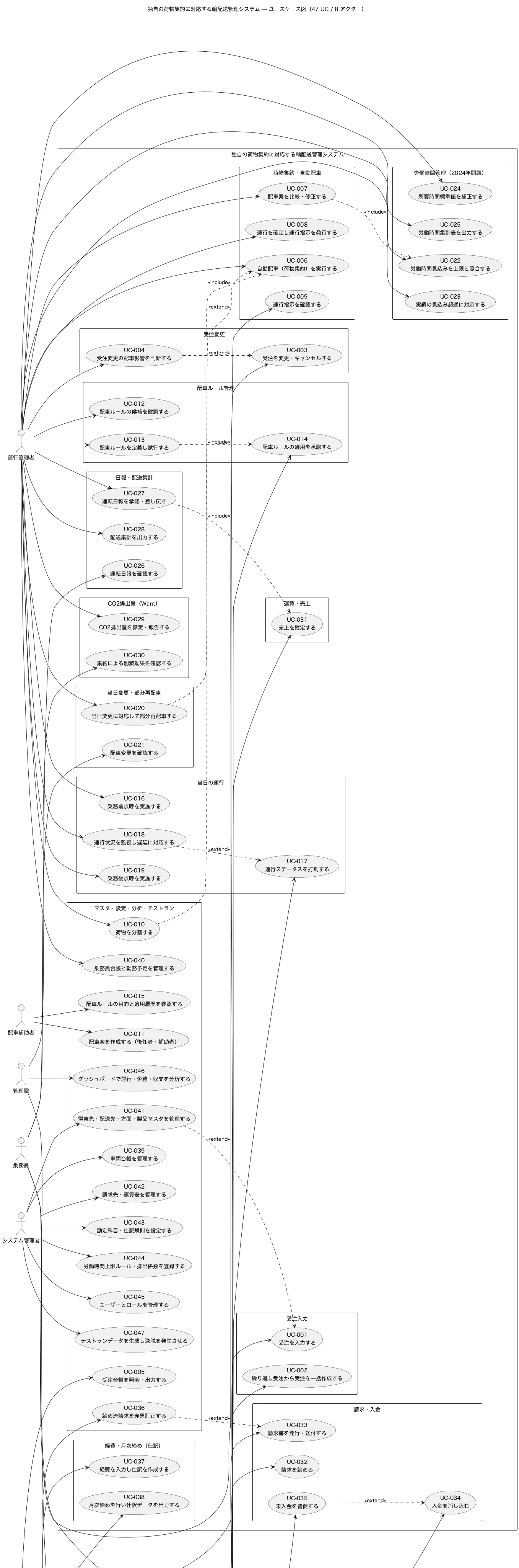

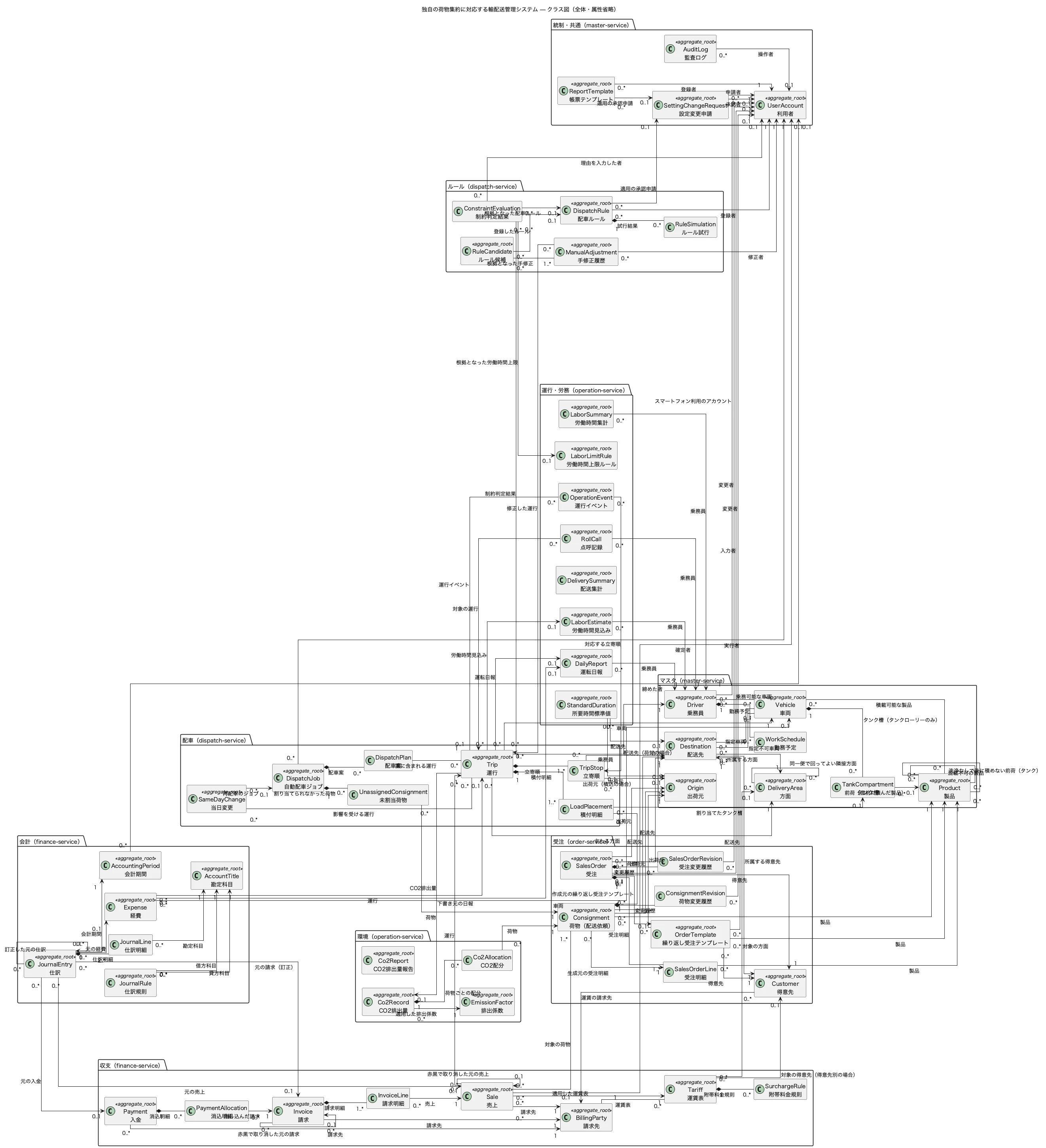

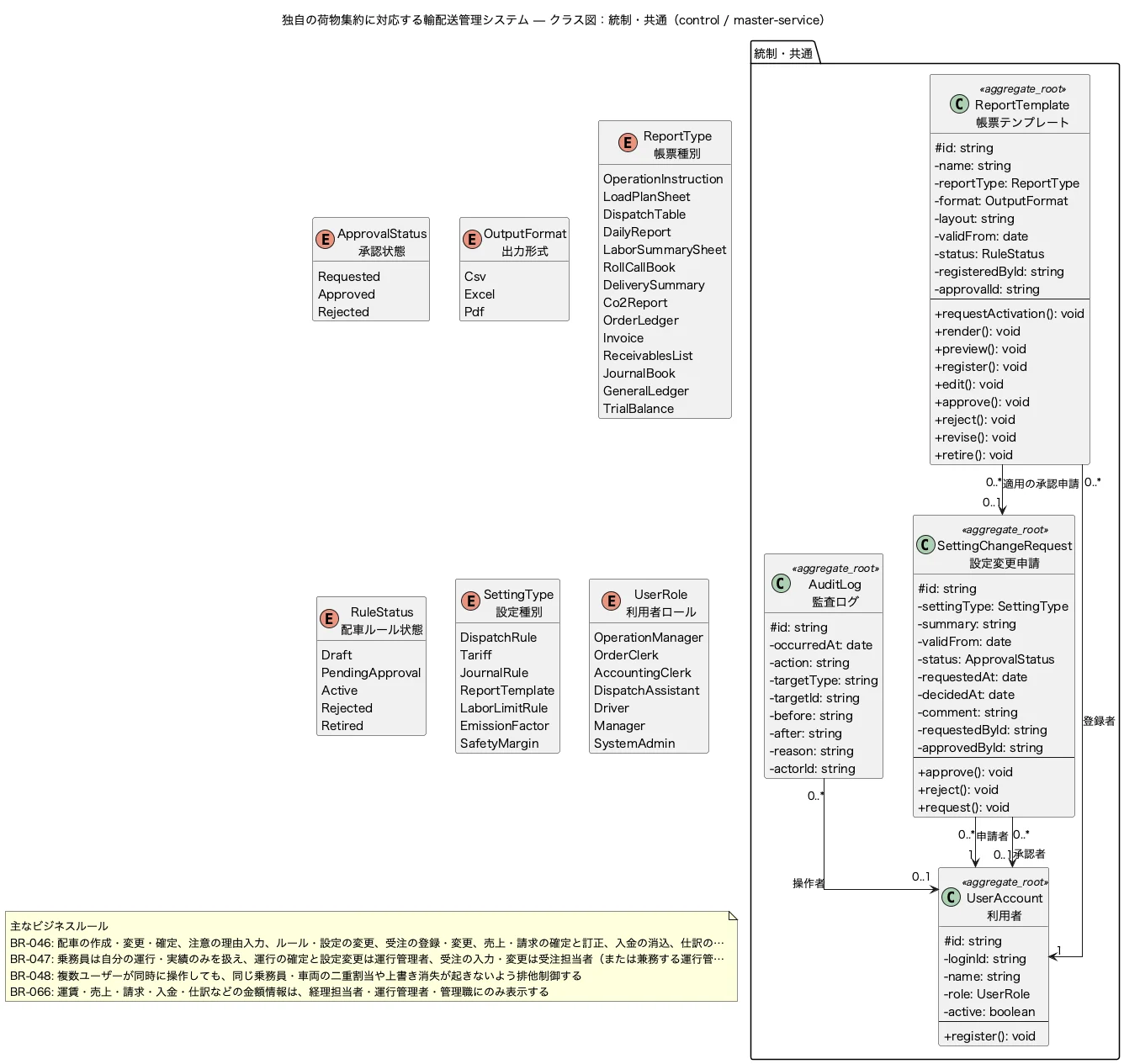

• 設計トレース: 業務要件 → 業務シナリオ → アクティビティ図 / ユースケース図 / クラス図 / 状態遷移図 / シーケンス図 → 実装

01要件からの生成

入力は、配車をまだシステムで管理していない運送事業者からの短い要望です。荷物をまとめて積載効率を高め、乗務員の労働時間に配慮しながら、配車を担う管理者の負担を軽くできる輸配送管理システムが求められました。

これを「受注・マスタとルール・配車・運行と労務・環境と集計・収支と会計・統制」の業務要件に展開し、SSoT に落としてから uml-workflow-v3 のステップで設計・実装までを生成しました。設計の過程で、受注は本システムで直接入力し、受注とマスタの正とする方針に整理しています（BR-001）。売上・請求額を照合する「並行稼働の照合」機能も備えています。

1.1 マイクロサービス構成

02はじめに

最大の特徴は、方面・積載・混載可否・配送先の受入条件・乗務員の労働時間に加え、配車担当者の経験（「この配送先は構内が狭い」「この車両はこの乗務員が慣れている」など）を目的付きの配車ルールとして登録し、荷物を自動で集約して配車することです。

03起動と画面構成

# ① バックエンド（API Gateway ポート 4000 ＋ マイクロサービス 4101〜4105）
cd app/server
npm install        # 初回のみ
npm run dev

# ② フロントエンド（画面 / ポート 5173）
cd app/frontend
npm install        # 初回のみ
npm run dev

ブラウザで http://localhost:5173/ を開きます。バックエンドの起動後、テストランのデータ準備（過去2週間分の業務の再現）が自動で行われます（約10秒）。

• サイドバー — 業務（受注・配車・配車ルール・運行・労務・CO2）／収支・会計／帳票／その他（乗務員画面・テストラン）／データ：○○ のグループで並びます。業務画面のタブは URL と連動します。
• 操作者の切り替え — 画面右上の「操作者」で利用者を選びます。ロールによって実行できる操作と金額の表示が変わり、すべての登録・変更は操作者の名前で監査ログに記録されます。
• 共通の表示 — 業務ルールに反する操作は、理由と業務ルール番号（例: BR-029）を表示して拒否します。参照先は ID ではなく識別名で表示し、クリックで詳細へ移動できます。

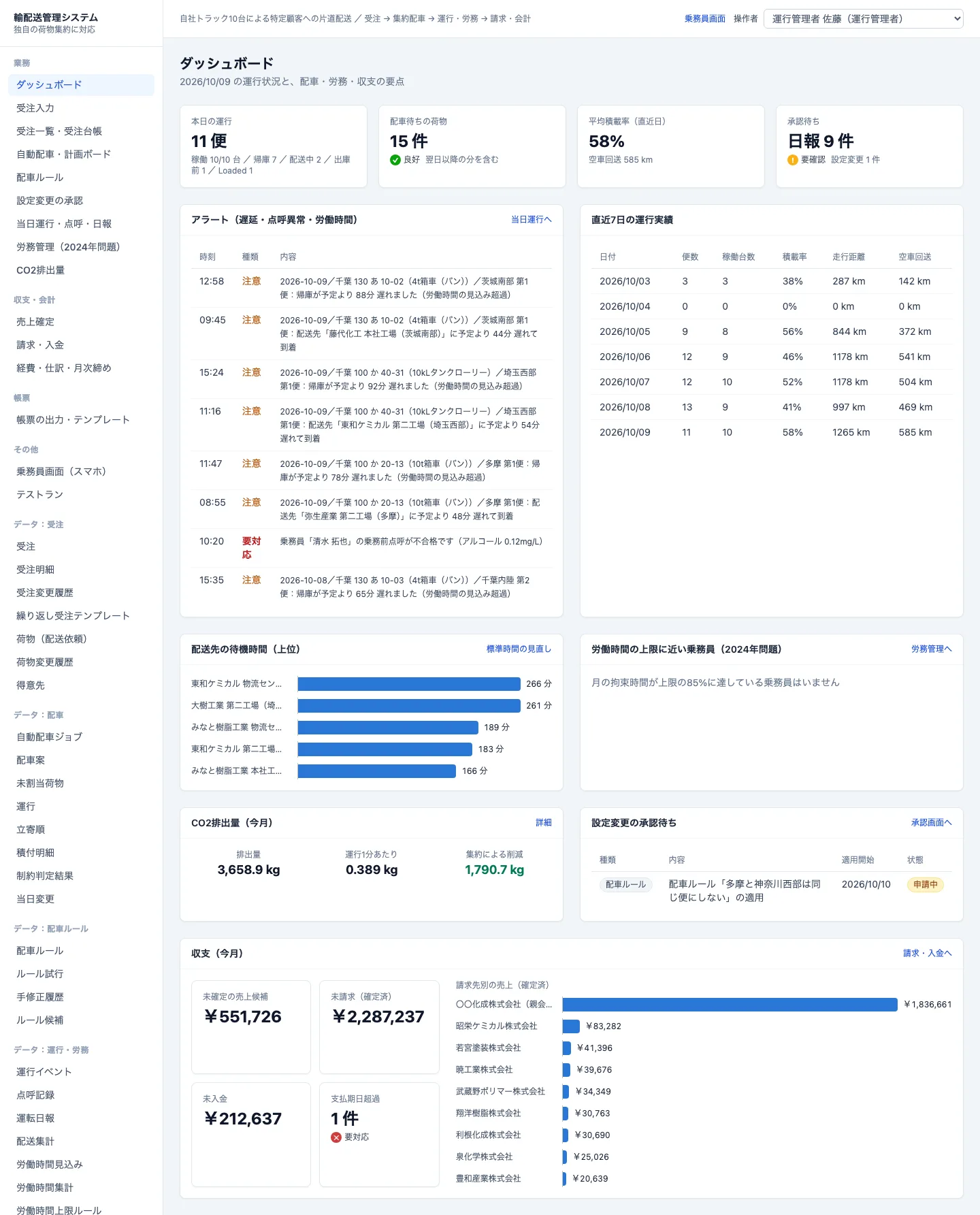

04ダッシュボード

当日の運行状況と、配車・労務・収支の要点をひと目で確認します。本日の運行、配車待ちの荷物、平均積載率、承認待ち、アラート（到着遅れ・帰庫の予定超過・点呼の不合格）、直近7日の運行実績、配送先の待機時間、労働時間の上限に近い乗務員、CO2排出量、収支（金額を参照できるロールのみ）を表示します。

05受注

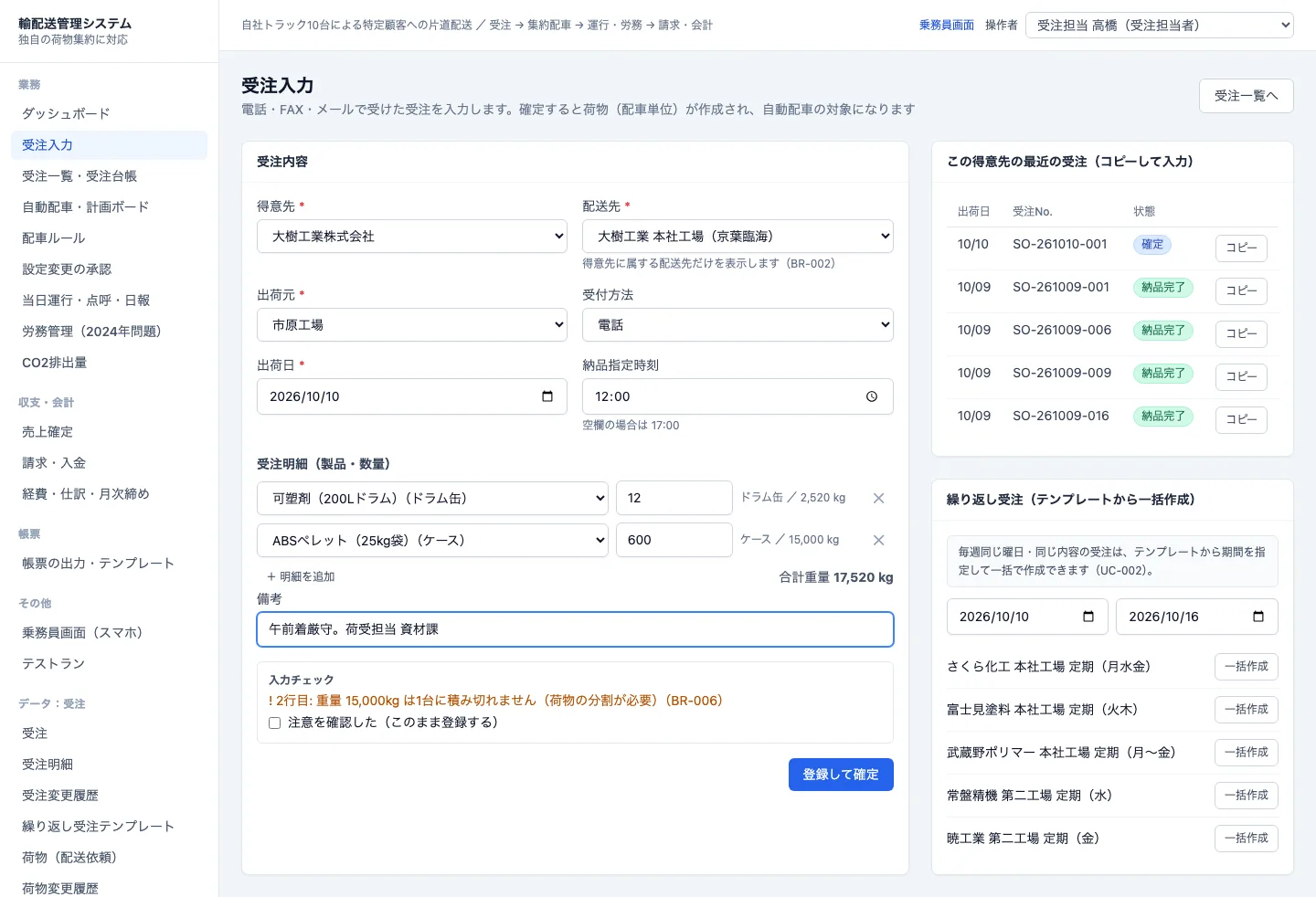

5.1 受注入力（UC-001 / UC-002）

1. 得意先を選ぶと、その得意先の配送先だけが選択肢に表示されます（BR-002）。
2. 出荷元・受付方法・出荷日・納品指定時刻を入力します。
3. 受注明細で製品と数量を入力すると、荷姿と重量が自動で計算されます（BR-007）。
4. 入力中に自動でチェックが行われます。✕（赤）エラーは登録不可、!（黄）注意（1台に積み切れない重量、配送先にタンク受入設備がない など）は確認すれば登録できます。
5. 「登録して確定」で受注が確定し、荷物（配車単位）が「配車待ち」になります。

「前回の受注をコピー」や、期間を指定して該当曜日の受注をまとめて作る「繰り返し受注」で、少ない操作で入力できます（配送先の休業日と重複は作成しません）。

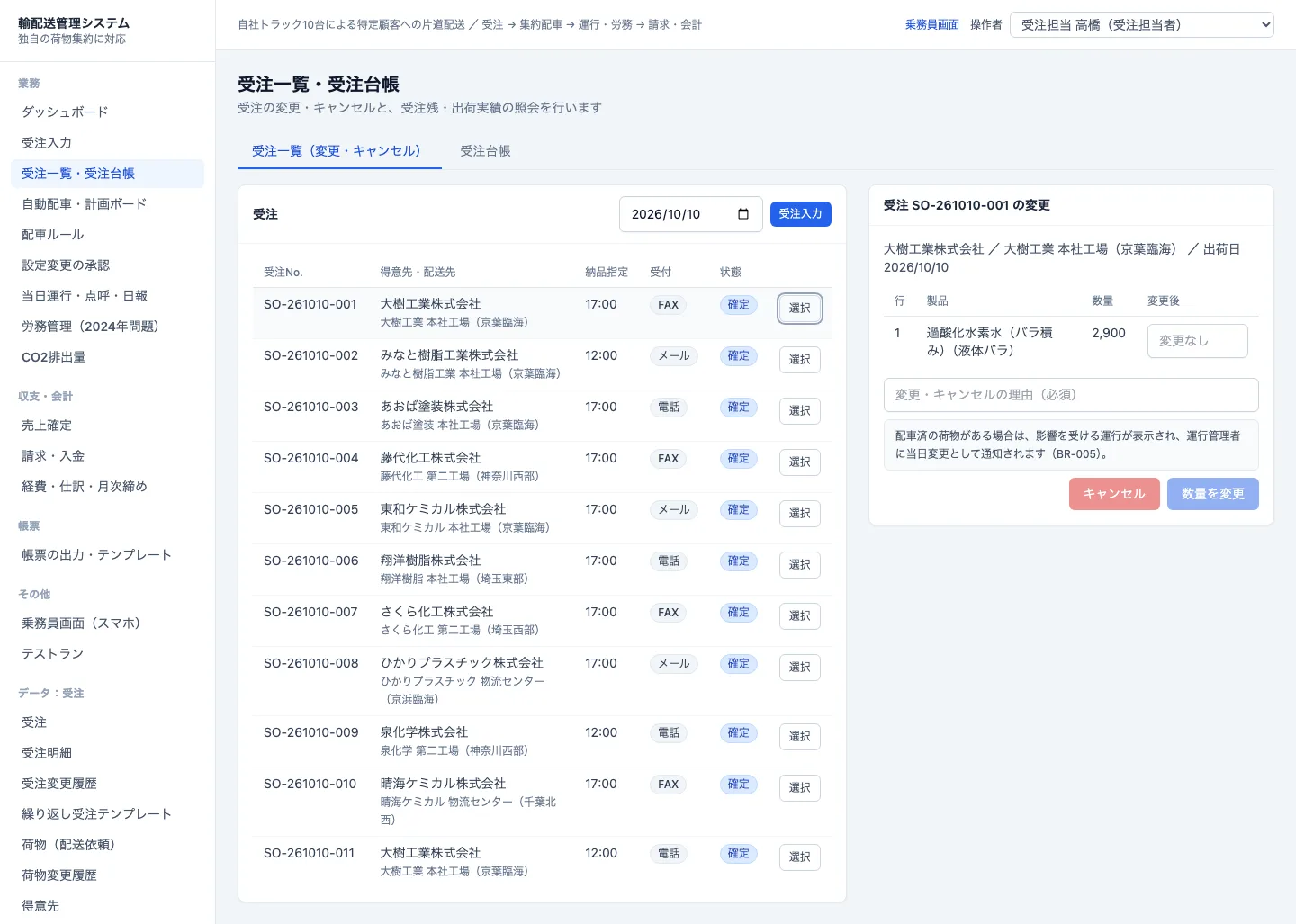

5.2 受注の変更・キャンセルと受注台帳（UC-003 / UC-004）

変更・キャンセルは理由が必須で、配車済の荷物に影響がある場合は影響を受ける荷物が表示され、運行管理者に当日変更として通知されます（BR-005）。受注台帳では受注数量・納品済数量・受注残を確認できます。

06自動配車・計画ボード

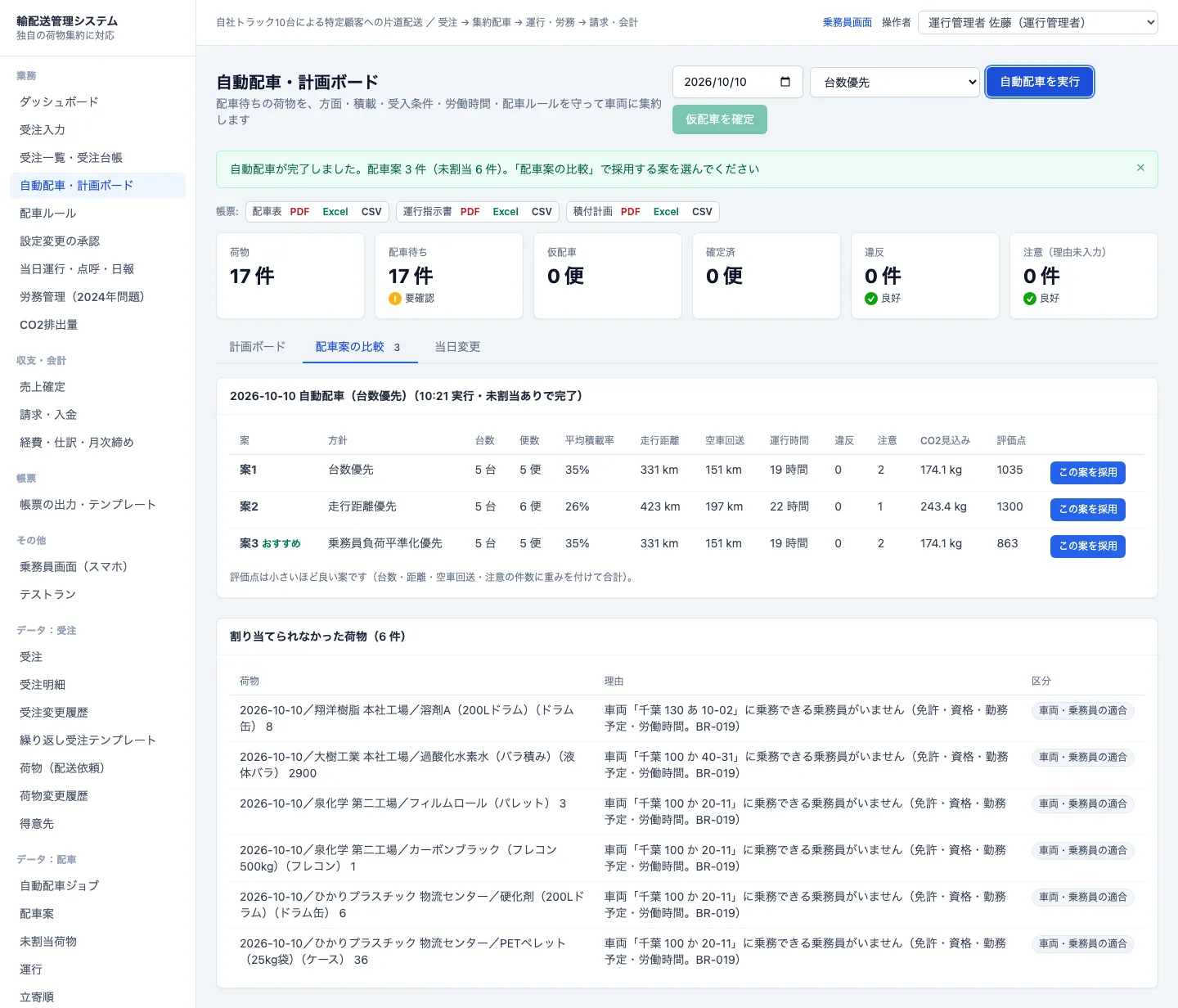

6.1 自動配車と配車案の比較（UC-005 / UC-006）

1. 配車日と配車方針（台数優先／走行距離優先／乗務員負荷平準化優先）を選び、「自動配車を実行」を押します。
2. 配車待ちの荷物を、方面・積載（重量・容積・床面・タンク槽）・混載可否・配送先の受入条件・乗務員の労働時間・配車ルールを守って車両に集約し、3つの配車案を作成します。
3. 案ごとの台数・便数・平均積載率・走行距離・空車回送・運行時間・違反・注意・CO2見込み・評価点を比べ、「この案を採用」で仮配車にします。評価点が最も小さい案に「おすすめ」が付きます。

割り当てられなかった荷物には、荷物ごとに理由（例: 「乗務員の拘束時間の上限内で2便目を組めません（BR-033）」）が表示されます。

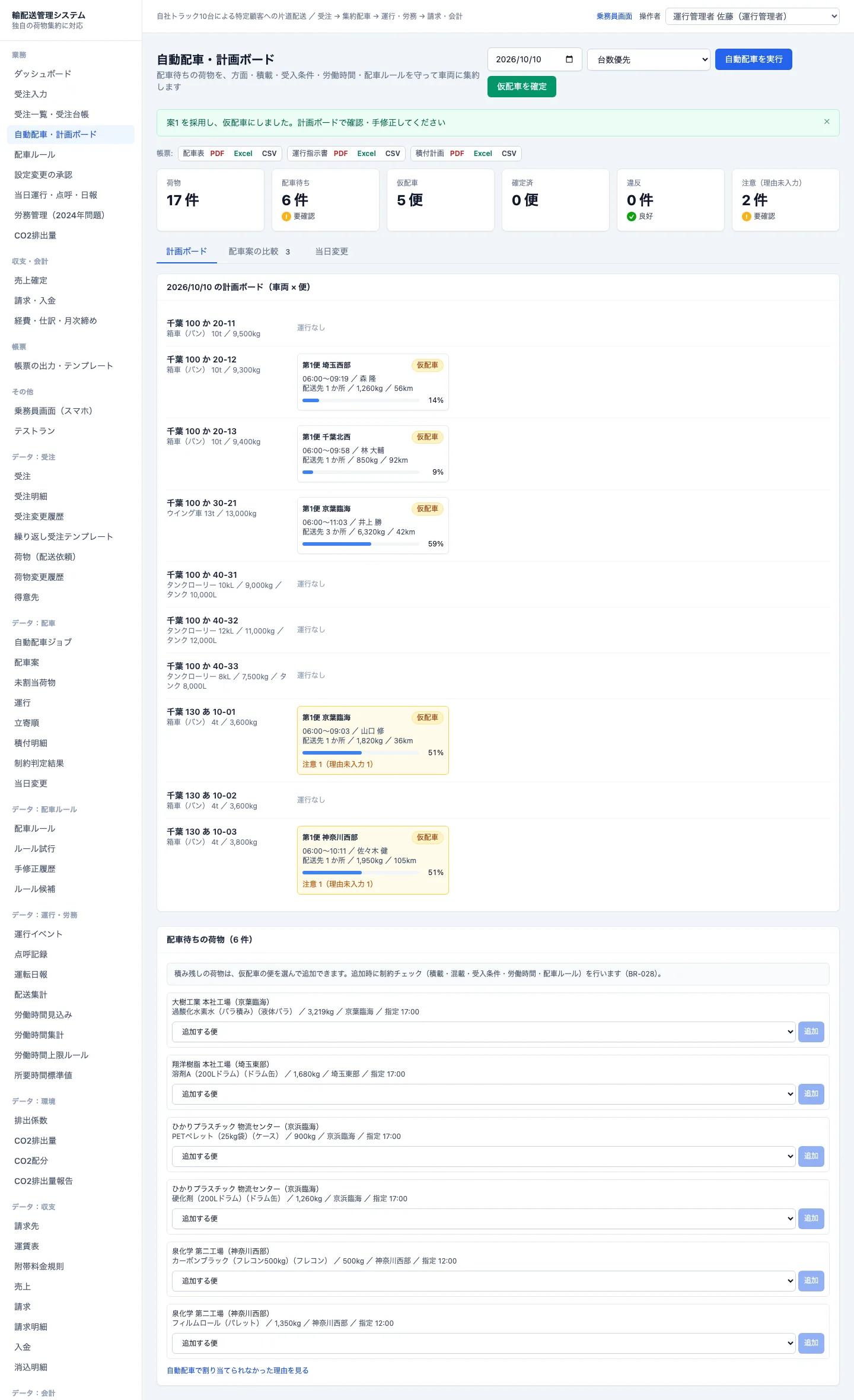

6.2 計画ボード（UC-007）

車両 × 便の形で運行を表示します。各便のカードに方面・出庫〜帰庫の時刻・乗務員・配送先数・重量・走行距離・積載率のバー・状態を表示し、違反のある便は赤、理由未入力の注意がある便は黄色になります。

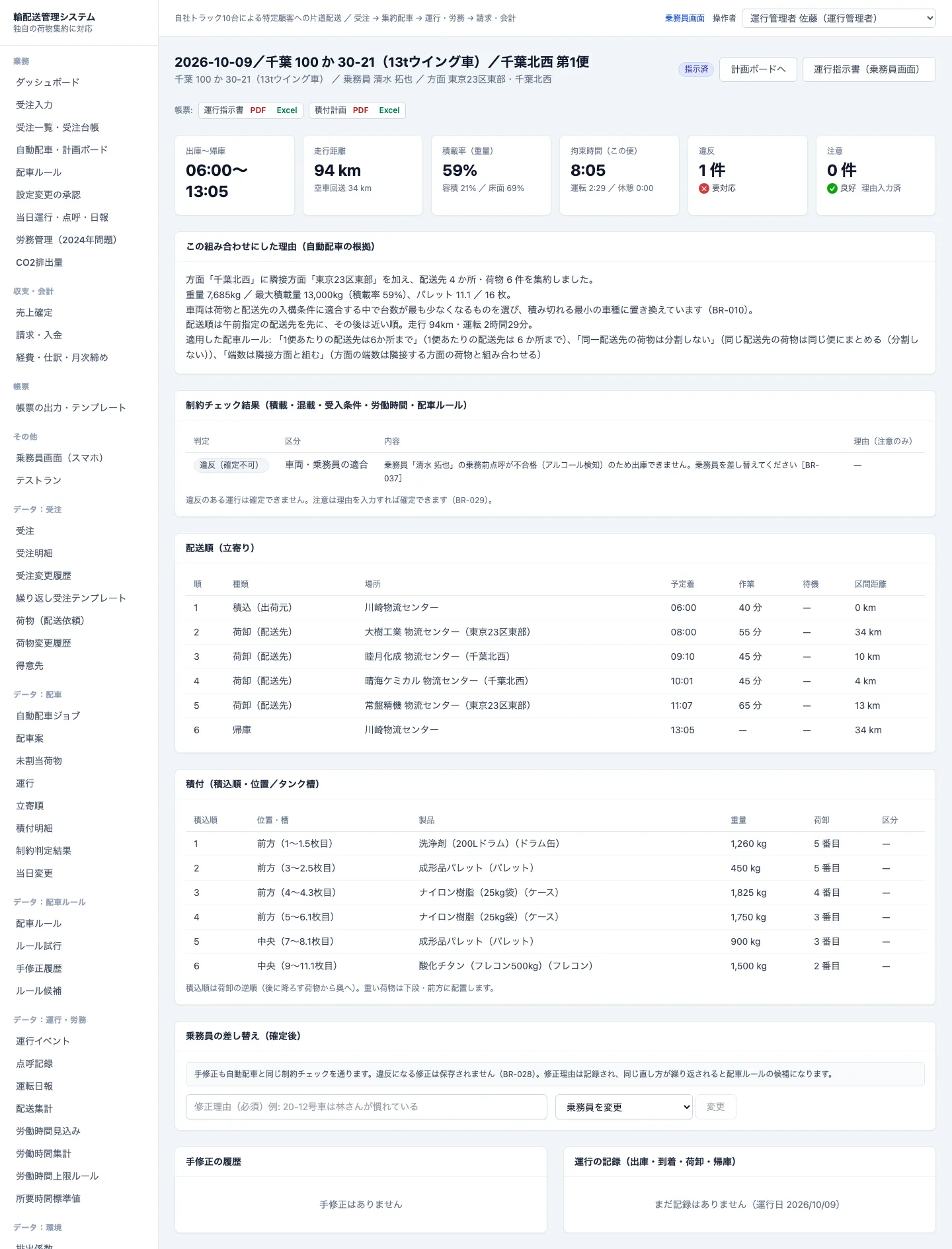

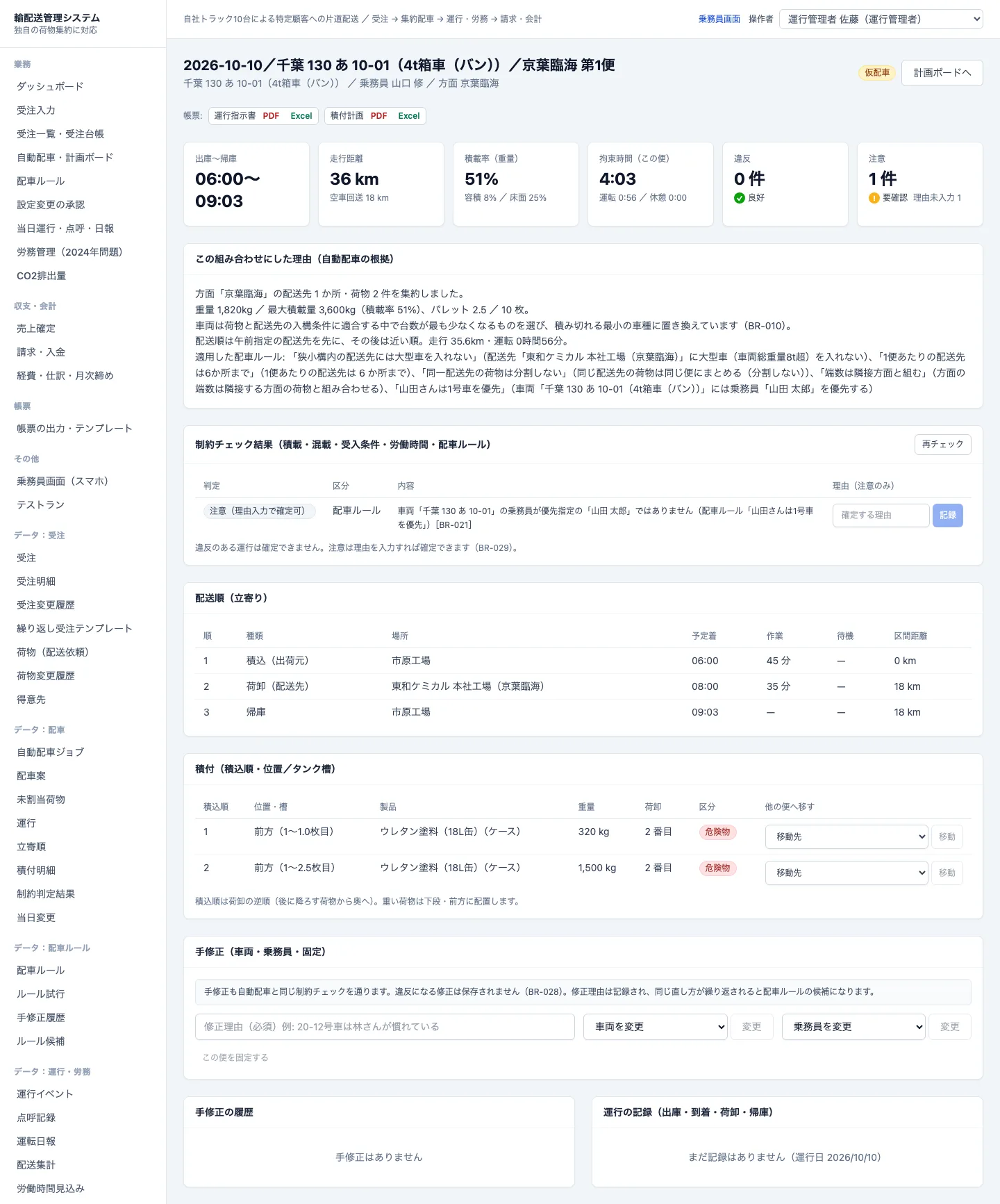

6.3 運行の詳細と制約チェック（UC-007 / UC-009）

6.4 確定・運行指示と当日変更（UC-010 / UC-011 / UC-020）

「仮配車を確定」で、その日の仮配車がすべて確定し、乗務員へ運行指示が送られます。配車補助者は確定できません（BR-047）。確定後に乗務前点呼でアルコールを検知した場合などは、理由を入力して乗務員を差し替えます。

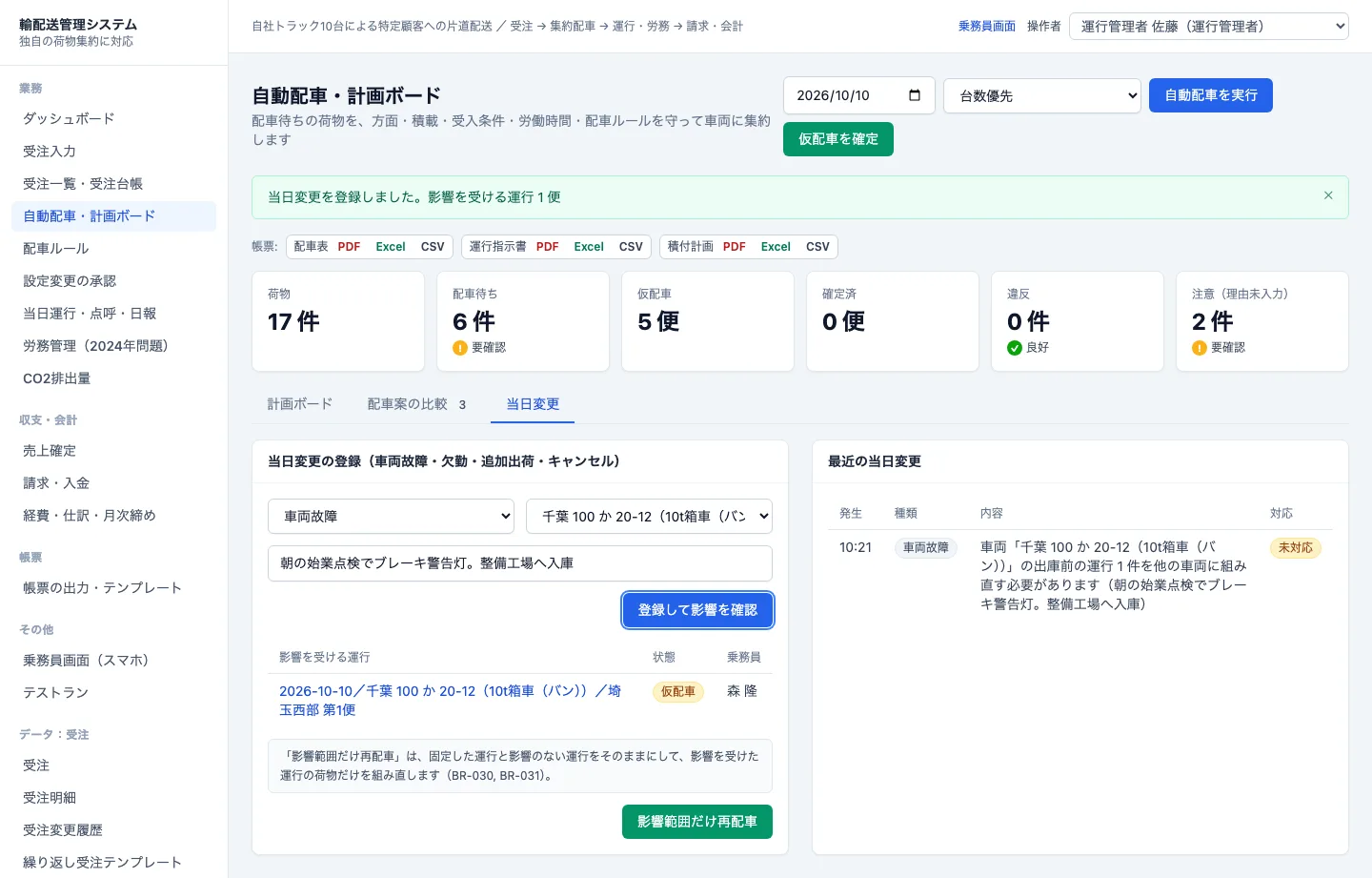

「当日変更」タブでは、車両故障・乗務員の欠勤・追加出荷・キャンセルを登録すると影響を受ける運行が表示され、「影響範囲だけ再配車」で、固定した運行と影響のない運行はそのままにして組み直します（BR-030, BR-031）。

07配車ルールと設定変更の承認

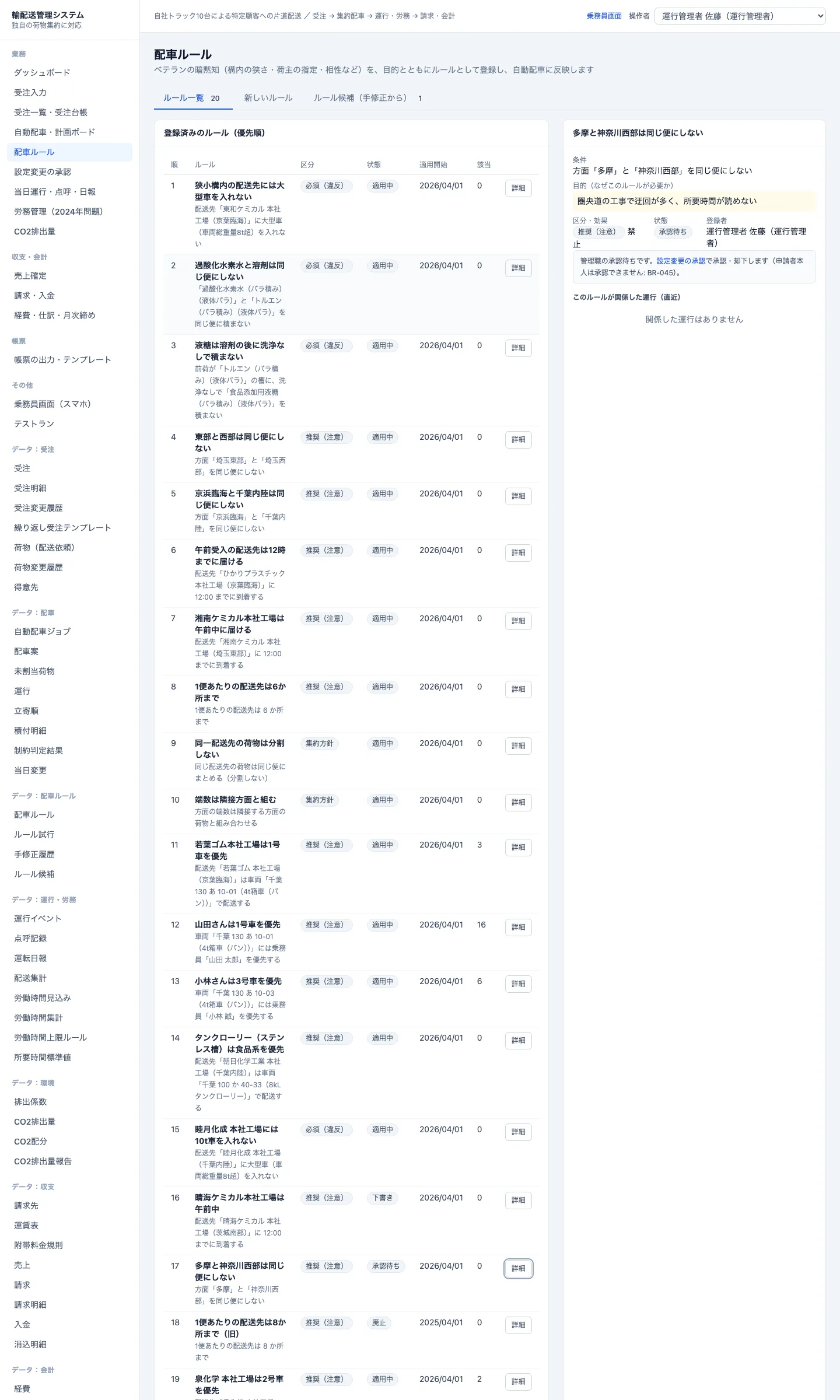

配車ルールは「条件」「効果」「目的」「登録者」「適用期間」「優先順位」を持つ設定です。プログラムを変更せずに、自社固有の配車の決まりを追加・改定できます（BR-021）。

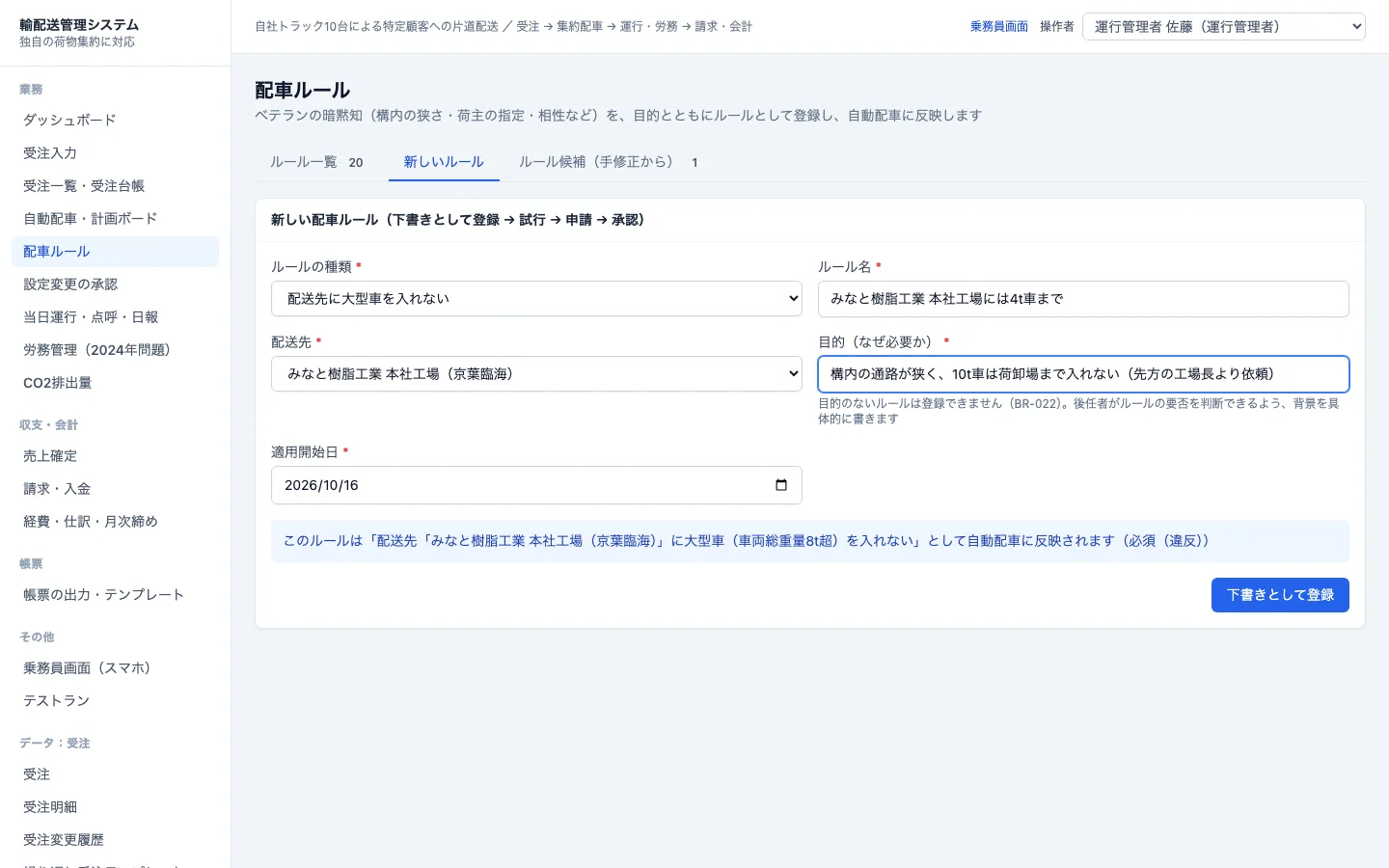

7.1 新しいルールの登録（UC-012）

ルールの種類（配送先に大型車を入れない／2つの製品を同じ便にしない／前荷の後に洗浄なしで積まない／配送先に指定時刻までに届ける／1便あたりの配送先数の上限 など）と対象を選び、ルール名と目的（なぜ必要か）を入力します。目的のないルールは登録できません（BR-022）。

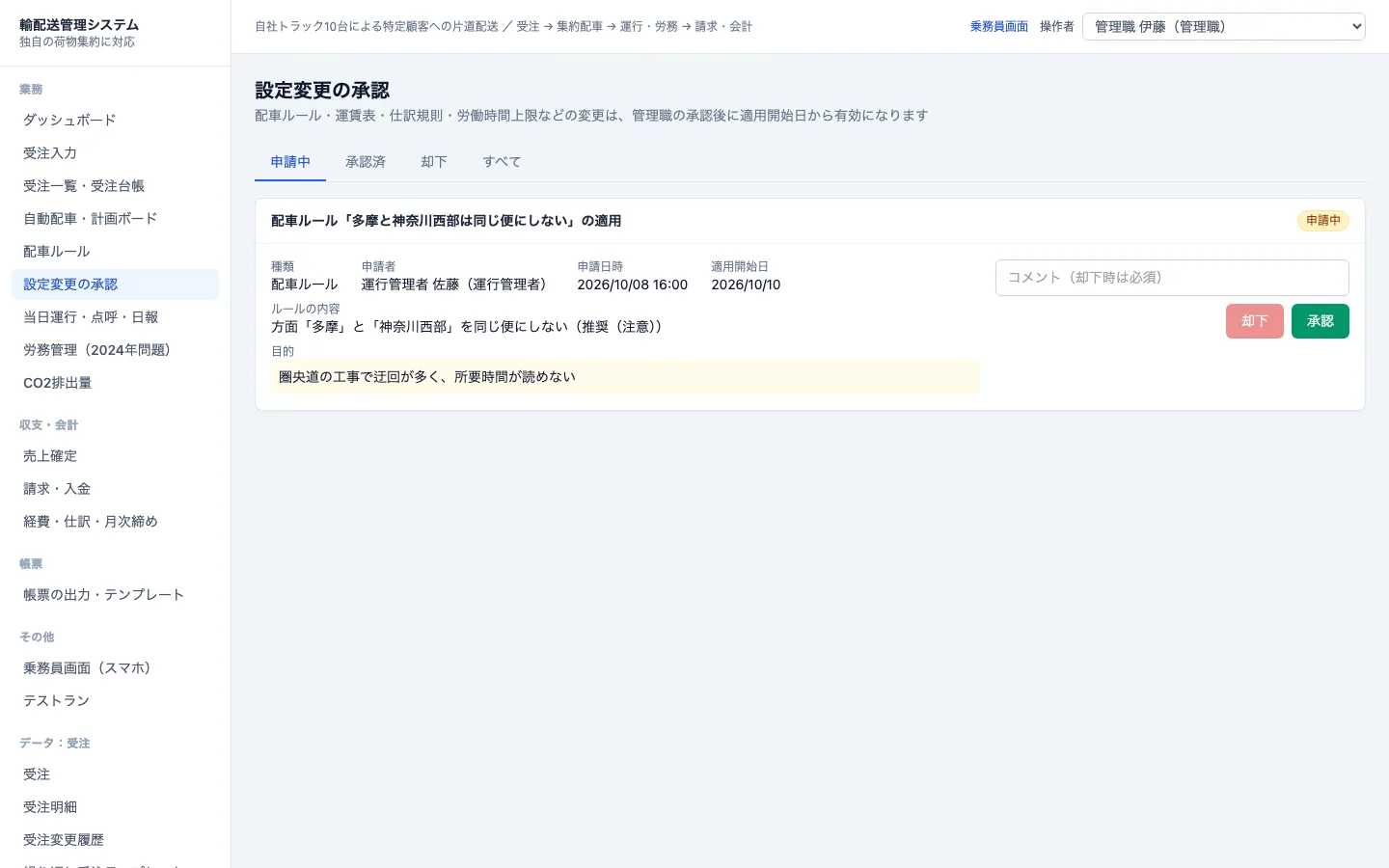

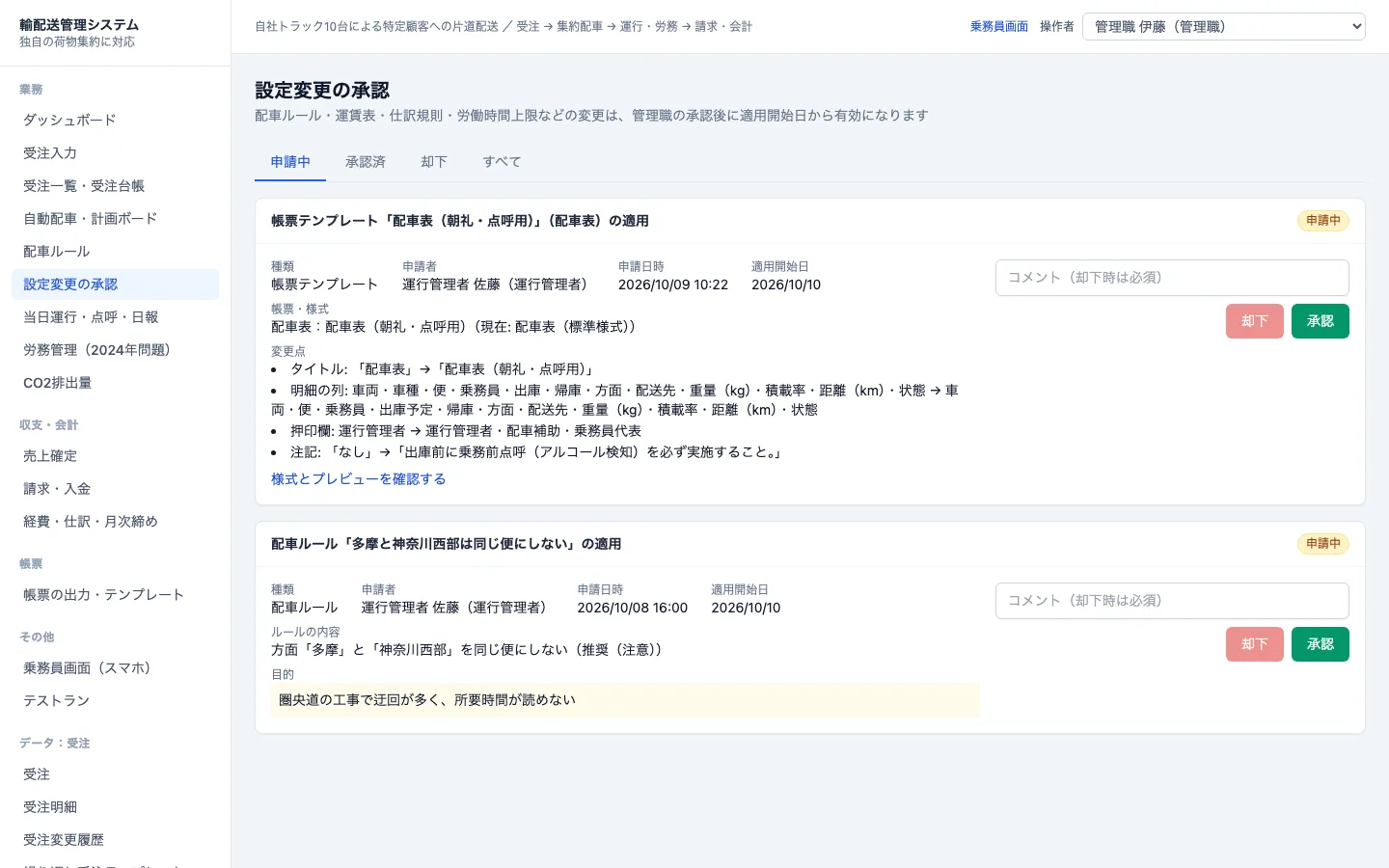

7.2 試行・申請・承認（UC-013 / UC-014）

ルールは 下書き → 試行 → 申請 → 承認 → 適用中 の順で有効になります（BR-023, BR-045）。「試行」では過去の出荷データでルールあり／なしの配車を比べ、台数・積載率・該当件数の増減を表示します。承認・却下は管理職のみが行え、申請者本人は承認できません。

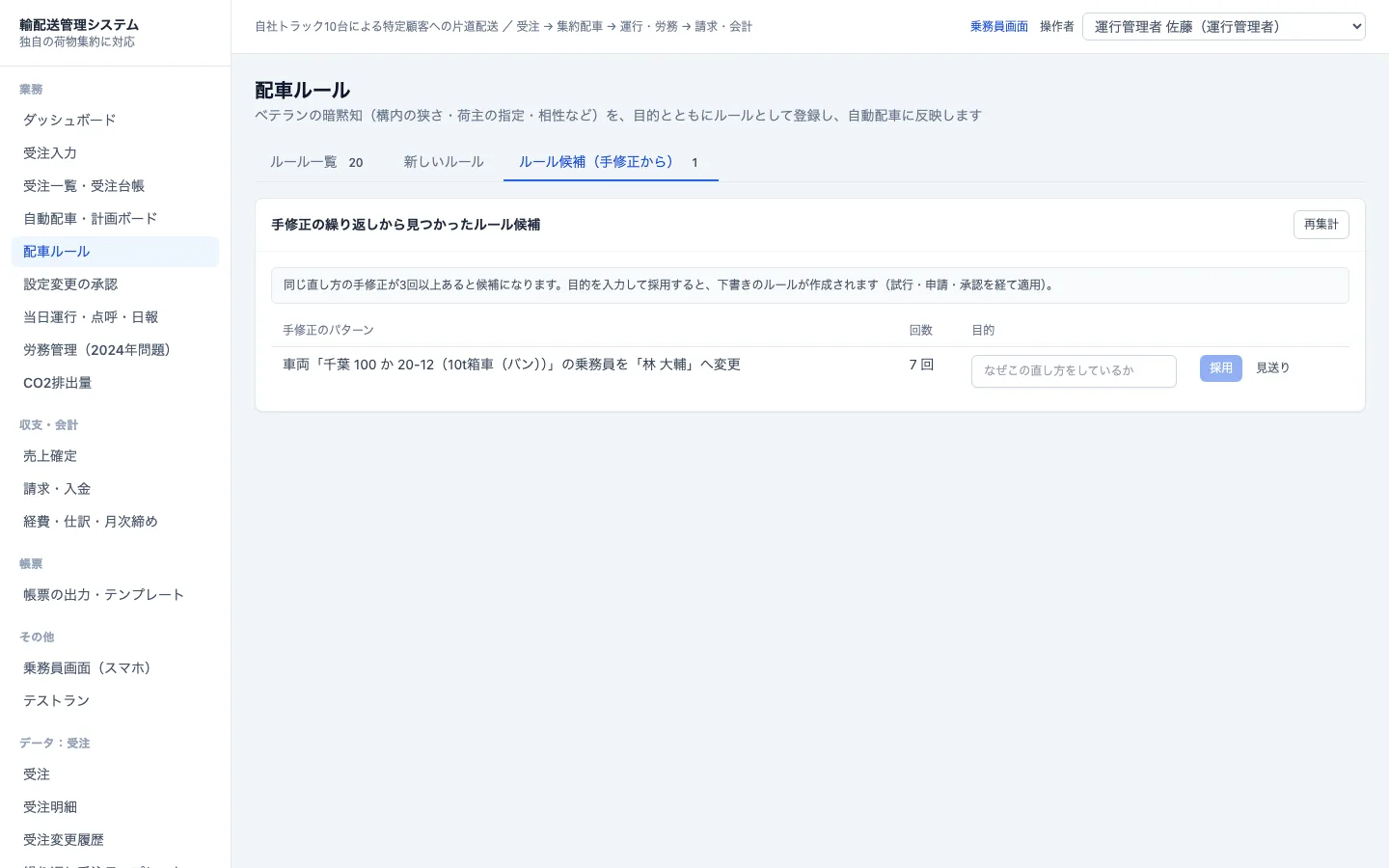

7.3 ルール候補（手修正の繰り返しから / UC-015）

計画ボードで同じ直し方の手修正が3回以上あったパターンを表示します。目的を入力して「採用」すると、条件を推定した下書きのルールが作成されます。配車担当者の暗黙知を、本人が意識しなくてもルールとして蓄積できます。

08当日運行・点呼・日報

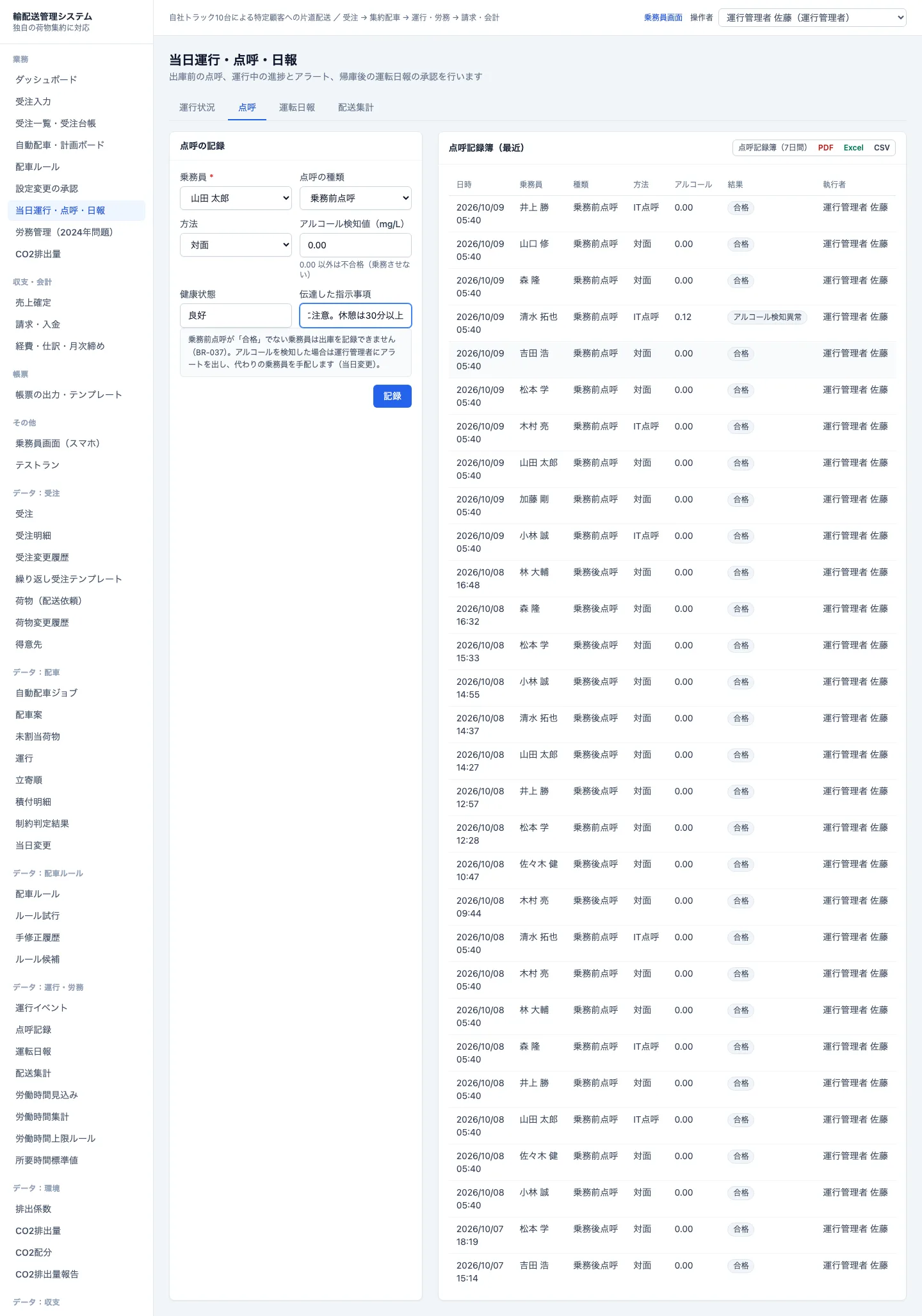

8.1 点呼（UC-016）

乗務員・点呼の種類・方法（対面／IT点呼／自動点呼）・アルコール検知値・健康状態・伝達した指示事項を記録します。アルコール検知値が 0.00 以外、または健康状態が不良の場合は不合格となり、その乗務員の運行は乗務員を差し替えるまで出庫できません（BR-037）。

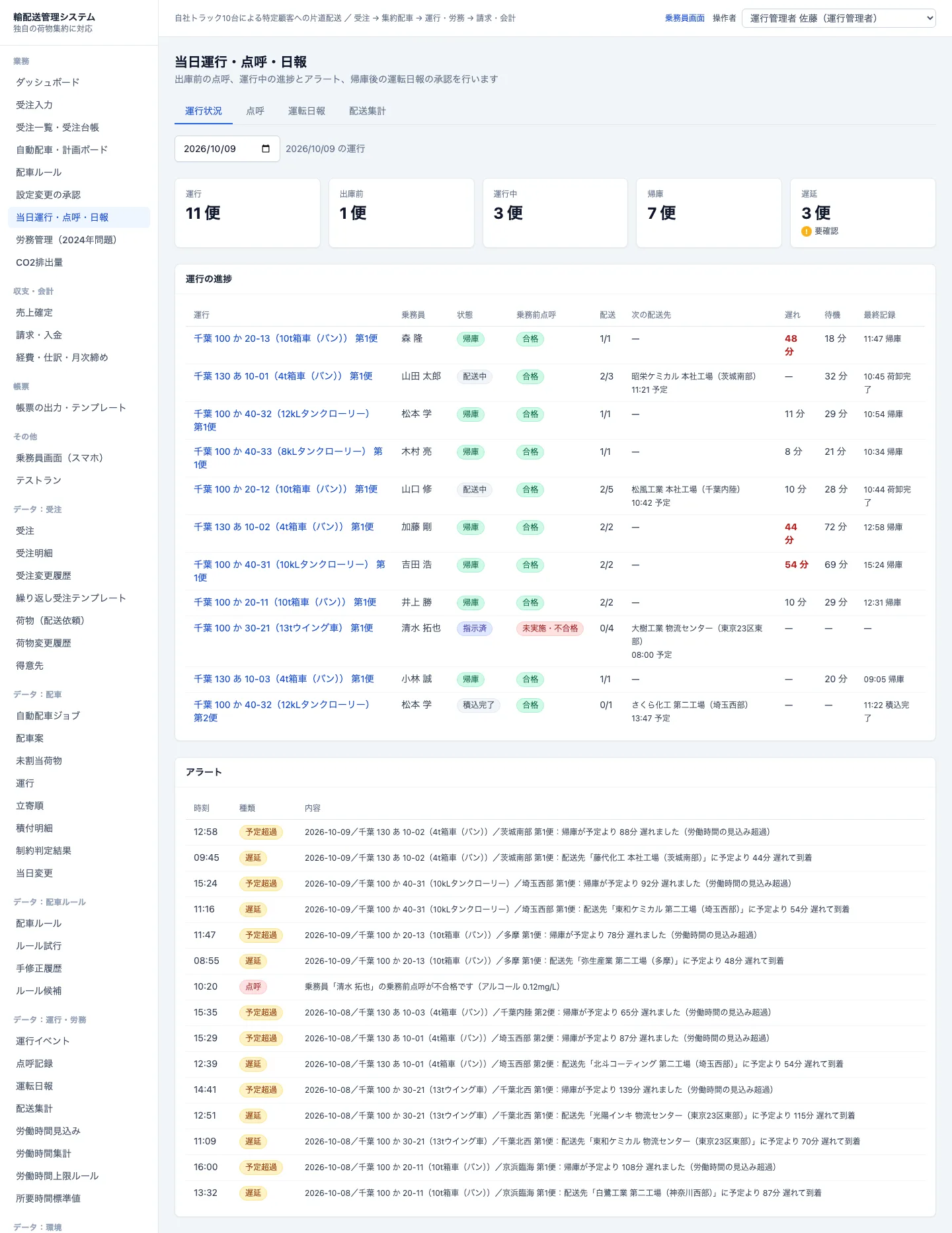

8.2 運行状況（UC-017）

便ごとの状態、乗務前点呼の結果、配送の進捗、次の配送先と予定時刻、遅れ（15分超は赤字）、待機時間を確認し、遅延・予定超過・点呼不合格などのアラートを表示します。

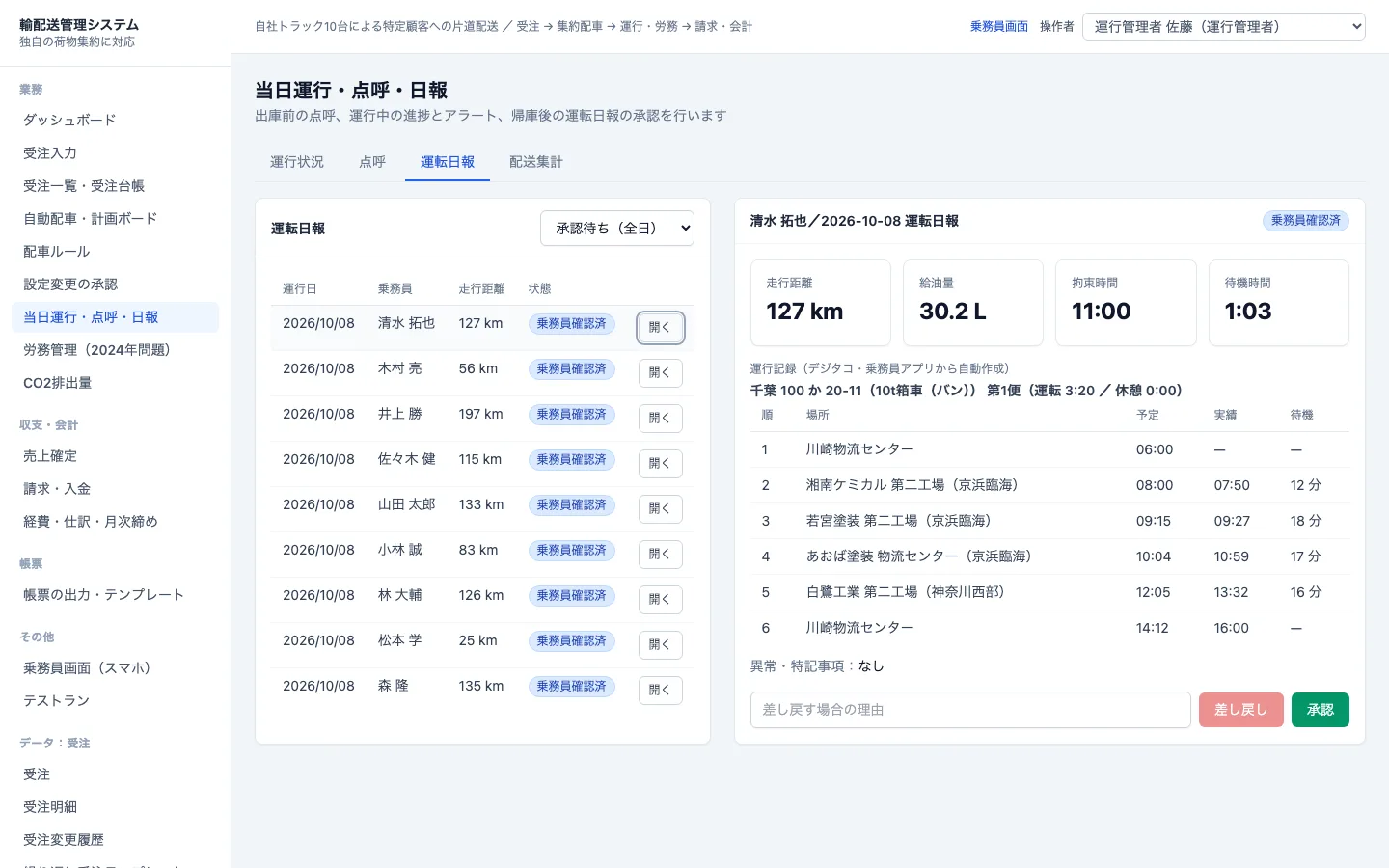

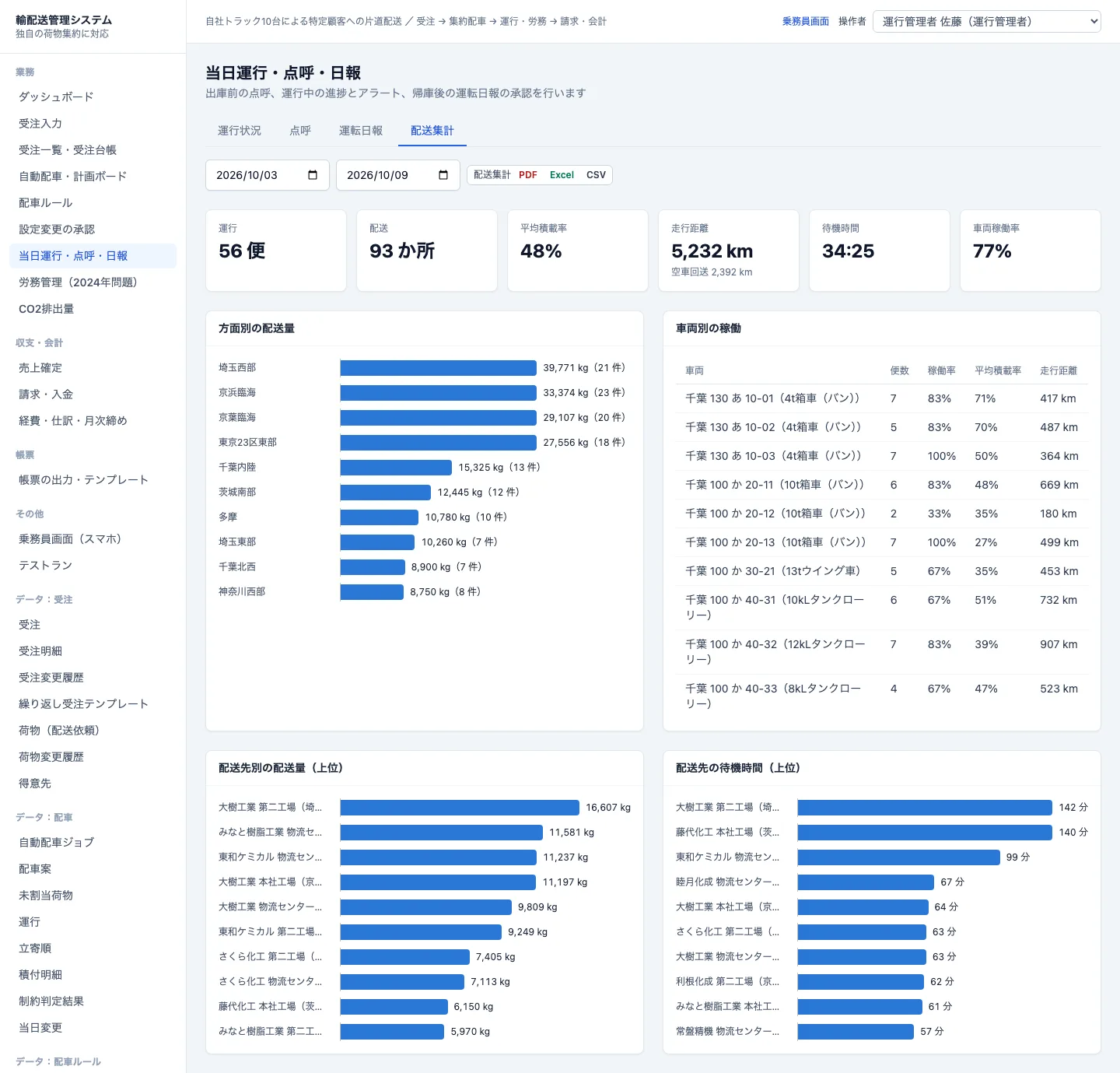

8.3 運転日報の承認と配送集計（UC-018 / UC-026）

運転日報はデジタコと乗務員アプリの打刻から自動で作成されます。乗務員が確認・提出した日報を運行管理者が承認すると、運行実績・労働時間・CO2・売上候補に反映されます（BR-052）。承認済の日報は上書きせず、訂正は履歴として追加します（BR-040）。

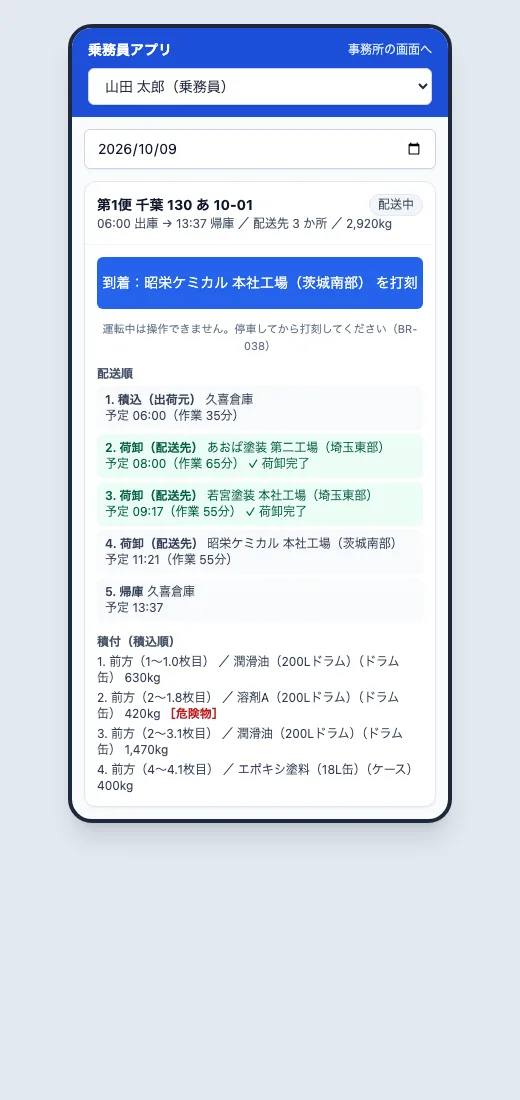

09乗務員画面（スマートフォン）

当日の運行と配送順・積付（積込順・危険物等の表示）を確認し、「運行指示を確認した」で既読を記録します。大きな青いボタンで、次の打刻（出庫 → 積込 → 配送先ごとの到着・荷卸 → 帰庫）をボタン1つで記録し、帰庫後は日報の下書きに給油量と異常・特記事項を入力して提出します。

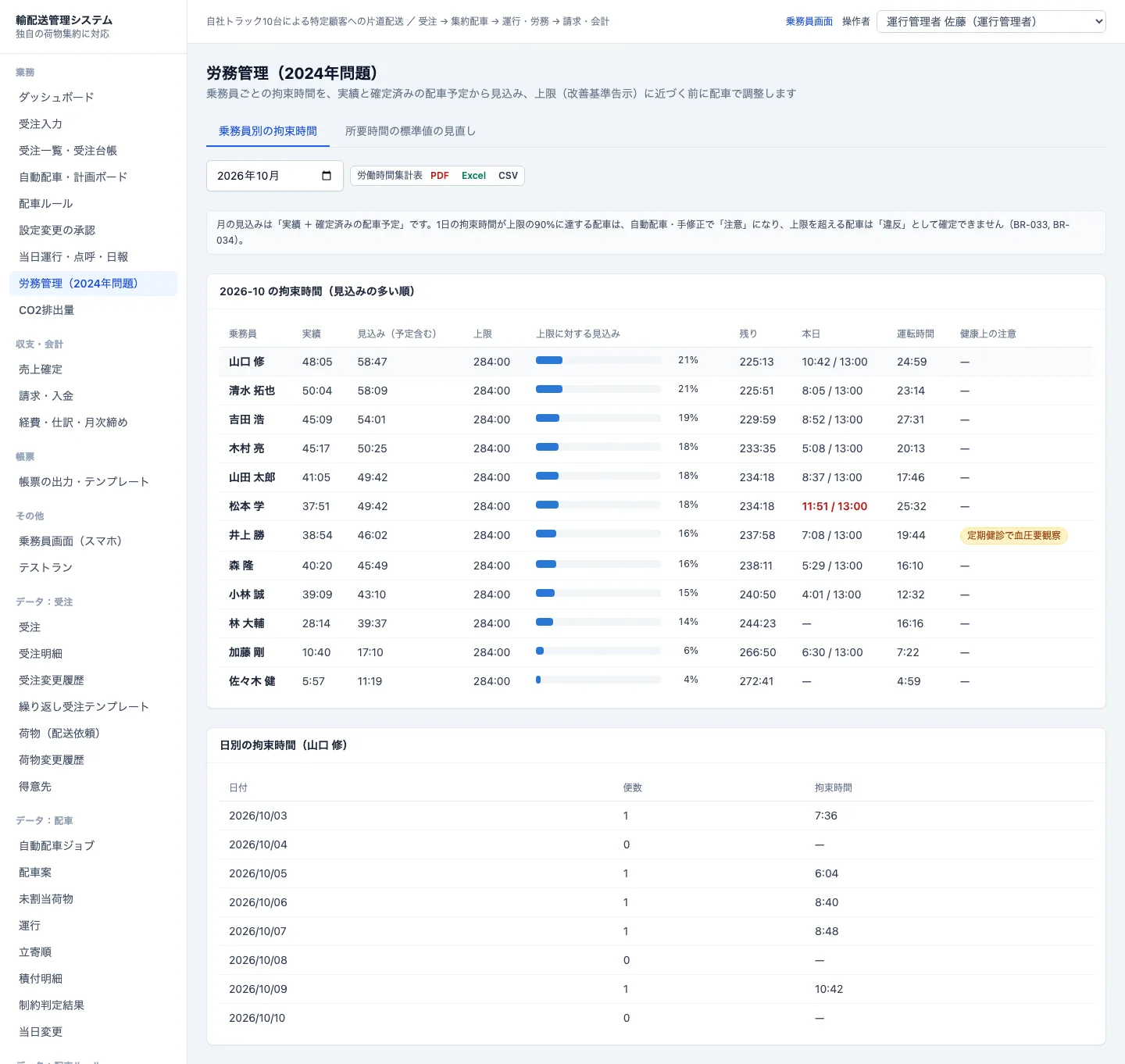

10労務管理（2024年問題 / UC-022〜025, 027）

乗務員ごとに、実績、見込み（実績 ＋ 確定済みの配車予定）、月の上限、上限に対する割合（80%以上は黄、90%以上は赤）、残り、本日の拘束時間と1日の上限を表示します。1日の拘束時間が上限の90%に達する配車は「注意」、上限を超える配車は「違反」として確定できません（BR-033）。労働時間は「始業から24時間」・2日平均・2週平均など、告示の計算単位で計算します（BR-034）。

「所要時間の標準値の見直し」では、実績と標準値の差が大きい配送先の荷卸・待機時間を提示し、更新すると次回の自動配車から時刻と労働時間の見込みに反映されます。

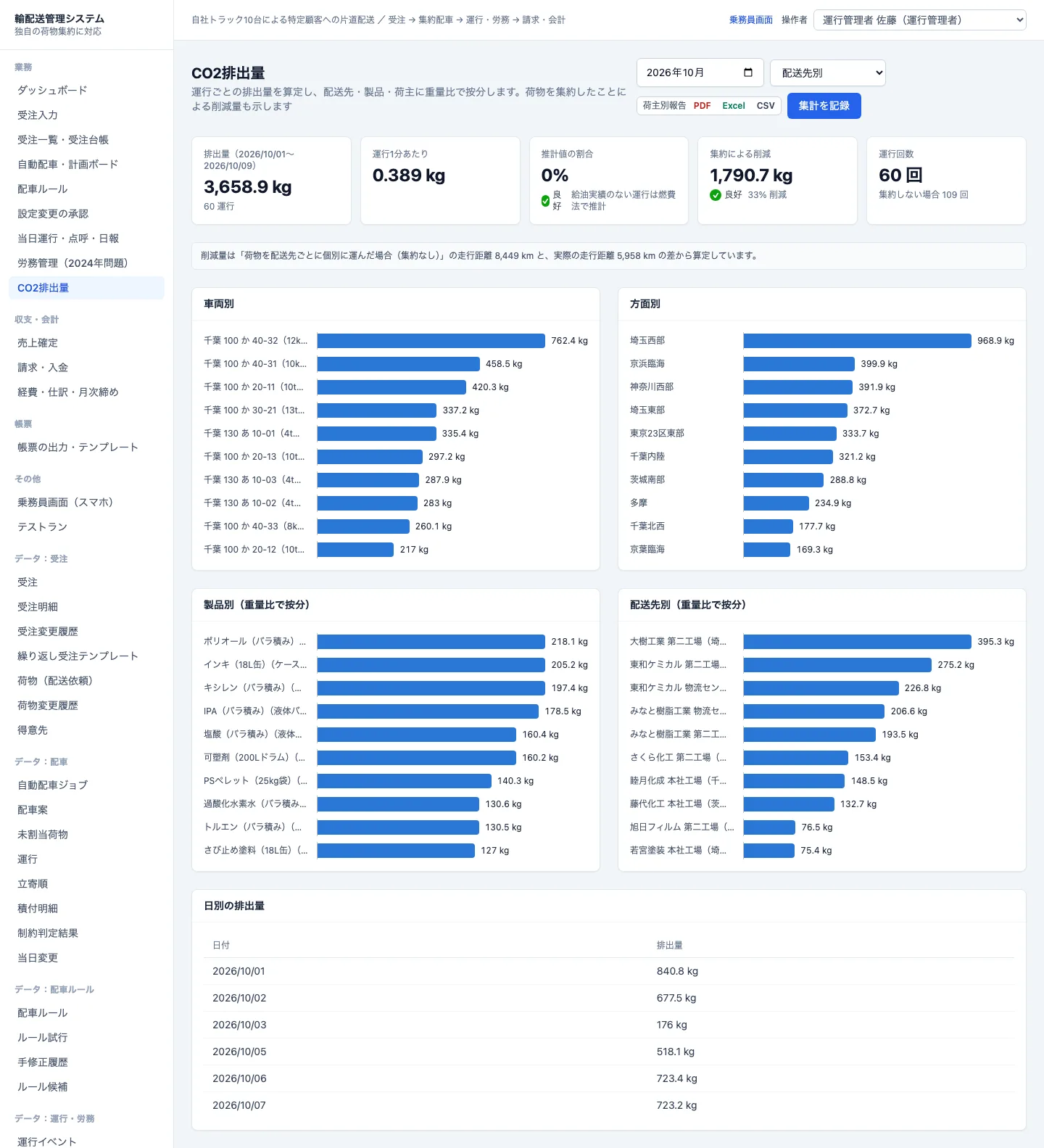

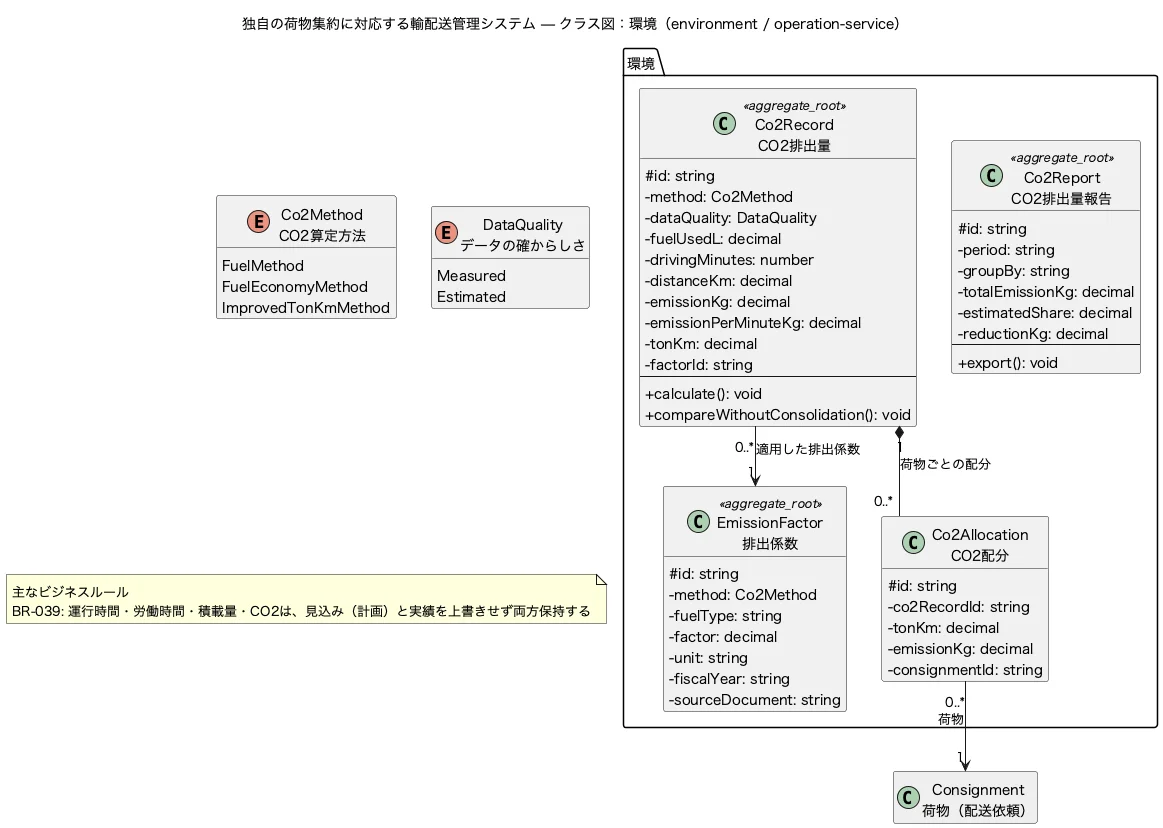

11CO2排出量（UC-028〜030）

対象月の排出量、運行1分あたりの排出量、推計値の割合（給油実績のない運行は燃費法で推計）と、集約による削減量（荷物を配送先ごとに個別に運んだ場合との走行距離の差から算定）を表示します。車両別・方面別・製品別・配送先別・日別に集計し、荷主別の CO2 排出量報告を PDF／Excel／CSV で出力できます。

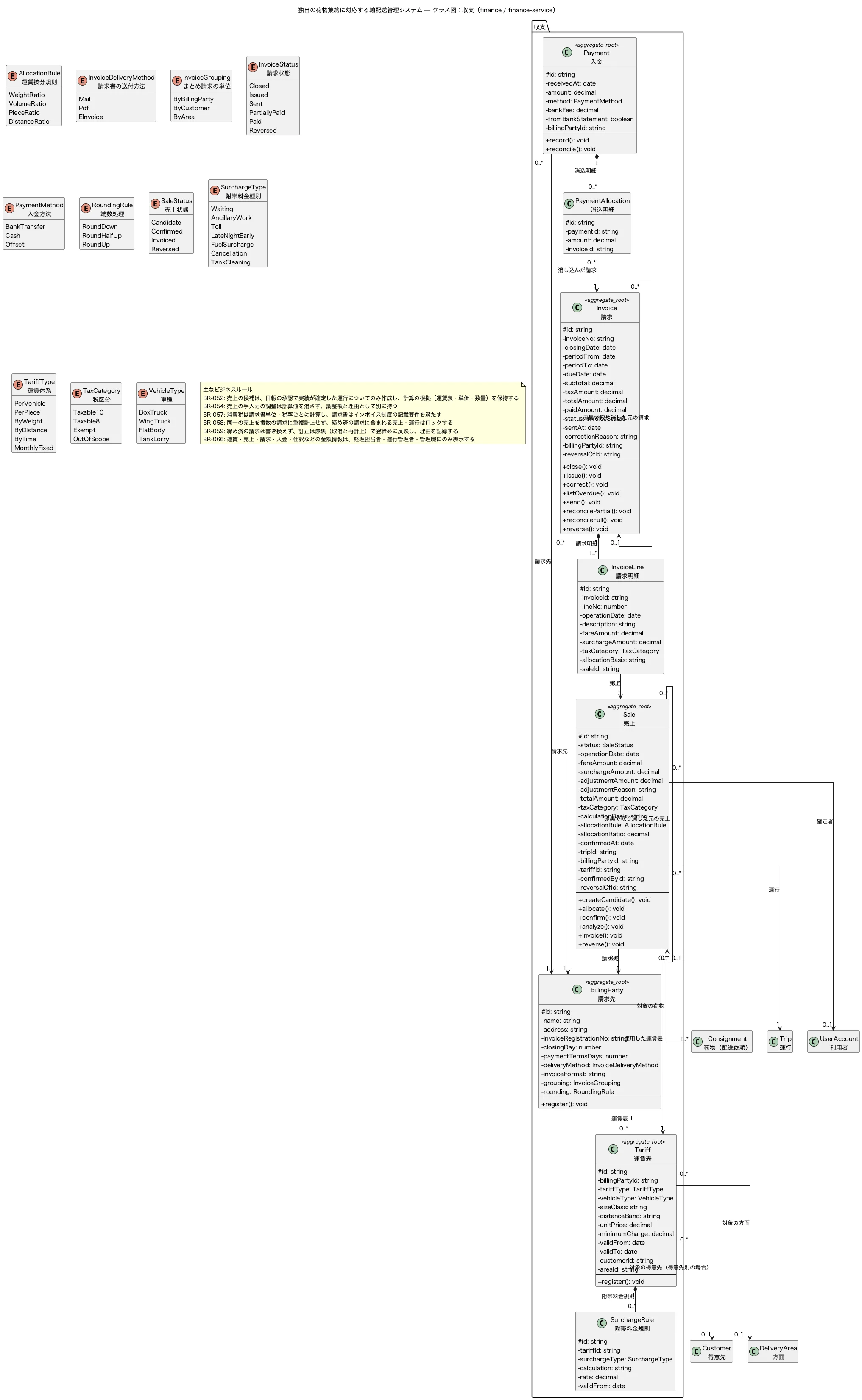

12売上・請求・入金（UC-031〜036）

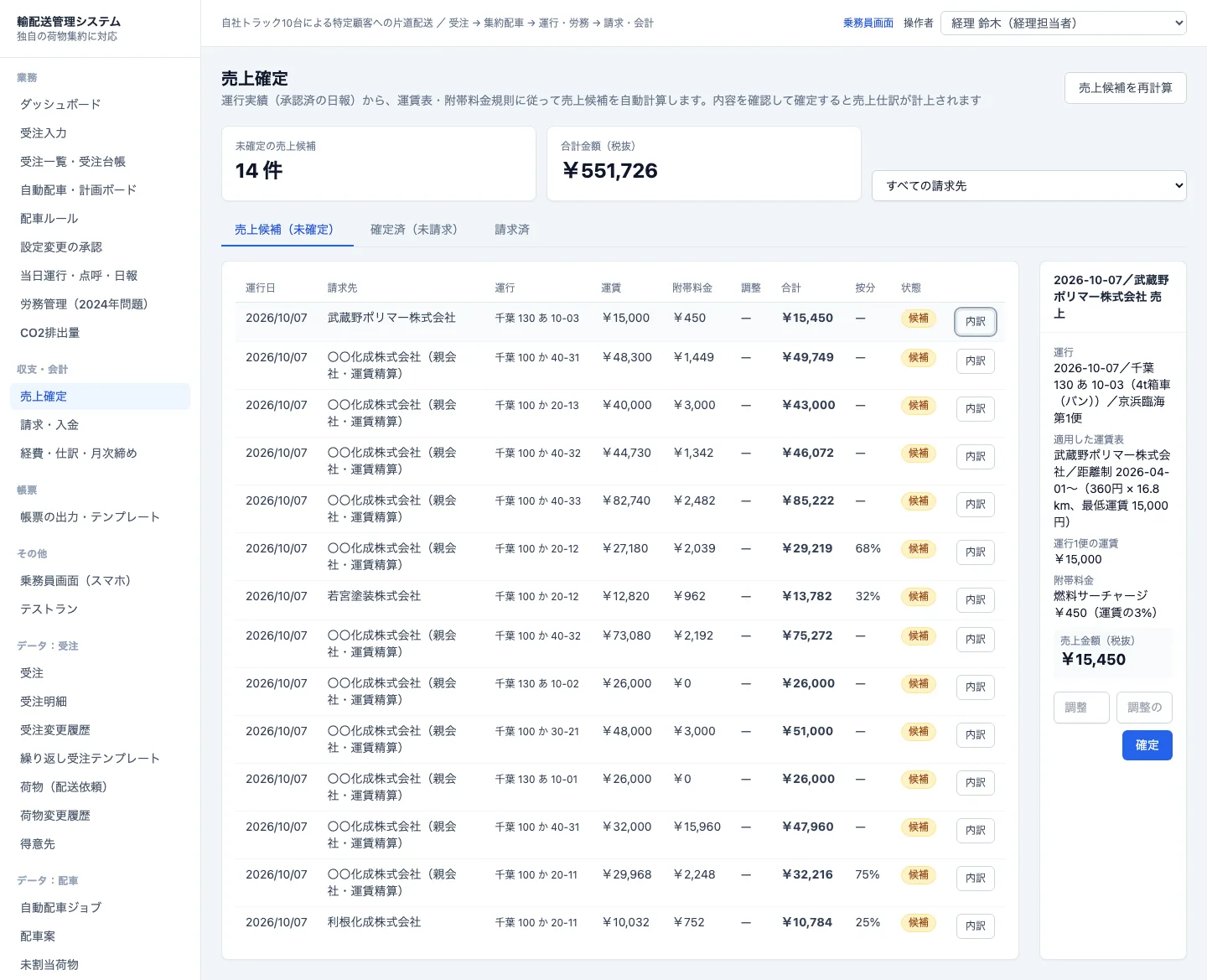

12.1 売上確定

日報が承認されて実績が確定した運行について、運賃表・附帯料金規則から売上候補が自動で計算されます（BR-052）。「内訳」で、適用した運賃表、運行1便の運賃、混載便の按分（重量比）、附帯料金（待機料・燃料サーチャージ など）を確認して確定すると、売上仕訳が計上されます。

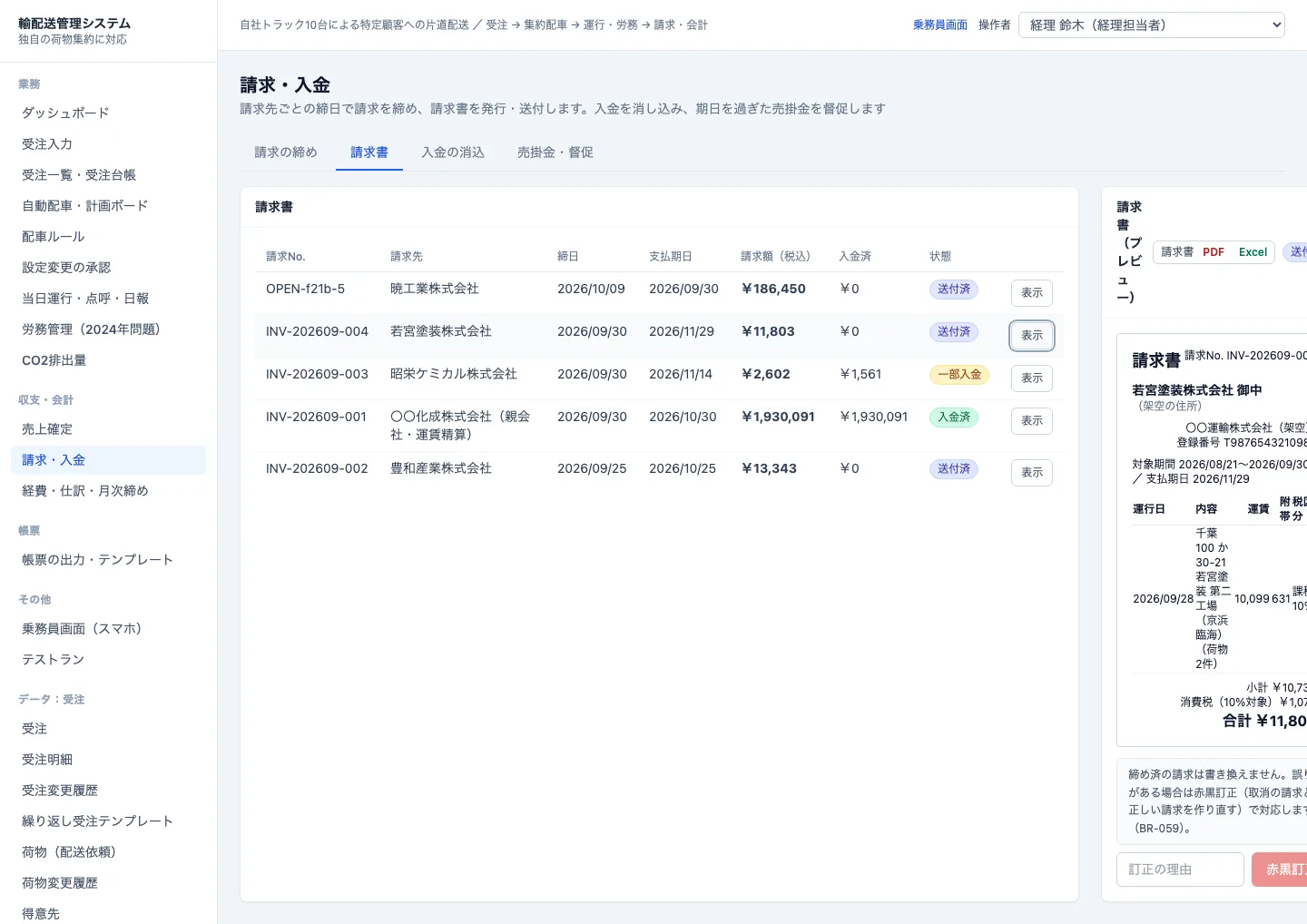

12.2 請求の締め・発行・入金

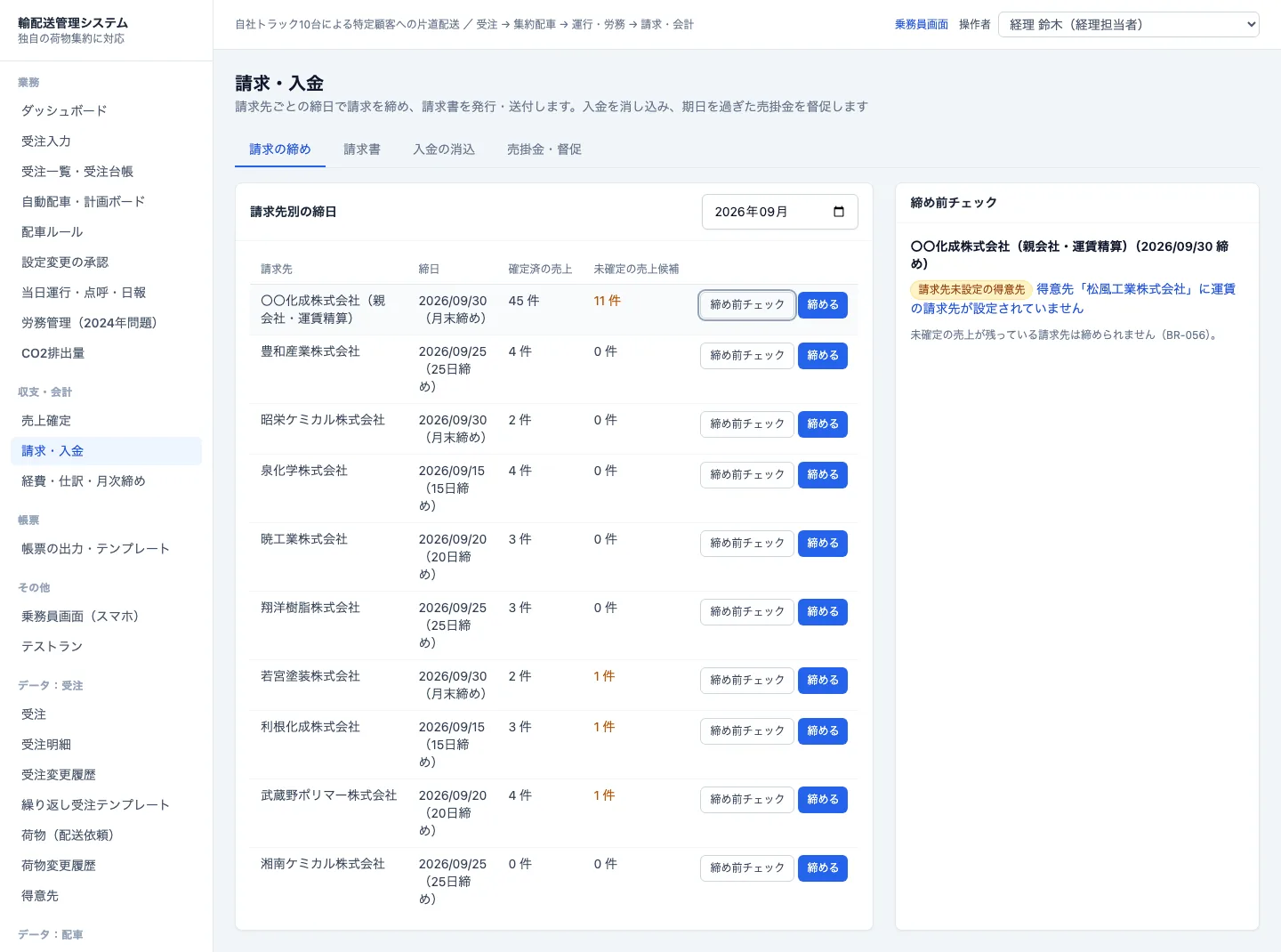

1. 締め前チェックで、未確定の売上・売上のない運行・請求先未設定の得意先を確認し（BR-056）、「締める」で請求先ごとの請求を作成します。
2. 請求書（発行者の登録番号・税区分別の消費税を記載）を確認し、「発行」→「送付」します。締め済の請求の誤りは赤黒訂正で直します（BR-059）。
3. 入金の消込では、入金額と振込手数料の合計に一致する請求を支払期日の古い順に候補表示し、入金仕訳と支払手数料の仕訳を計上します。期日を過ぎた請求は「売掛金・督促」で管理します。

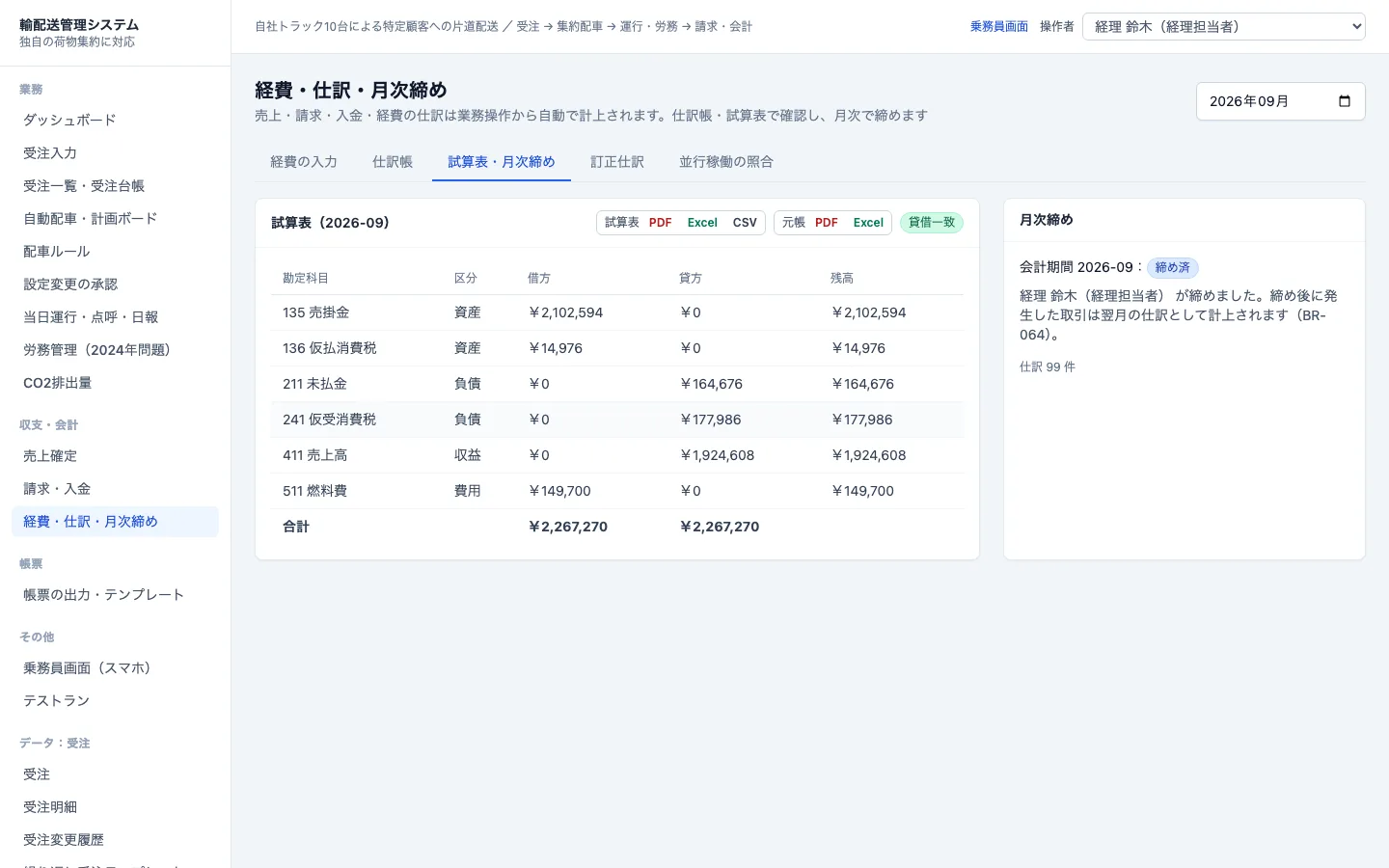

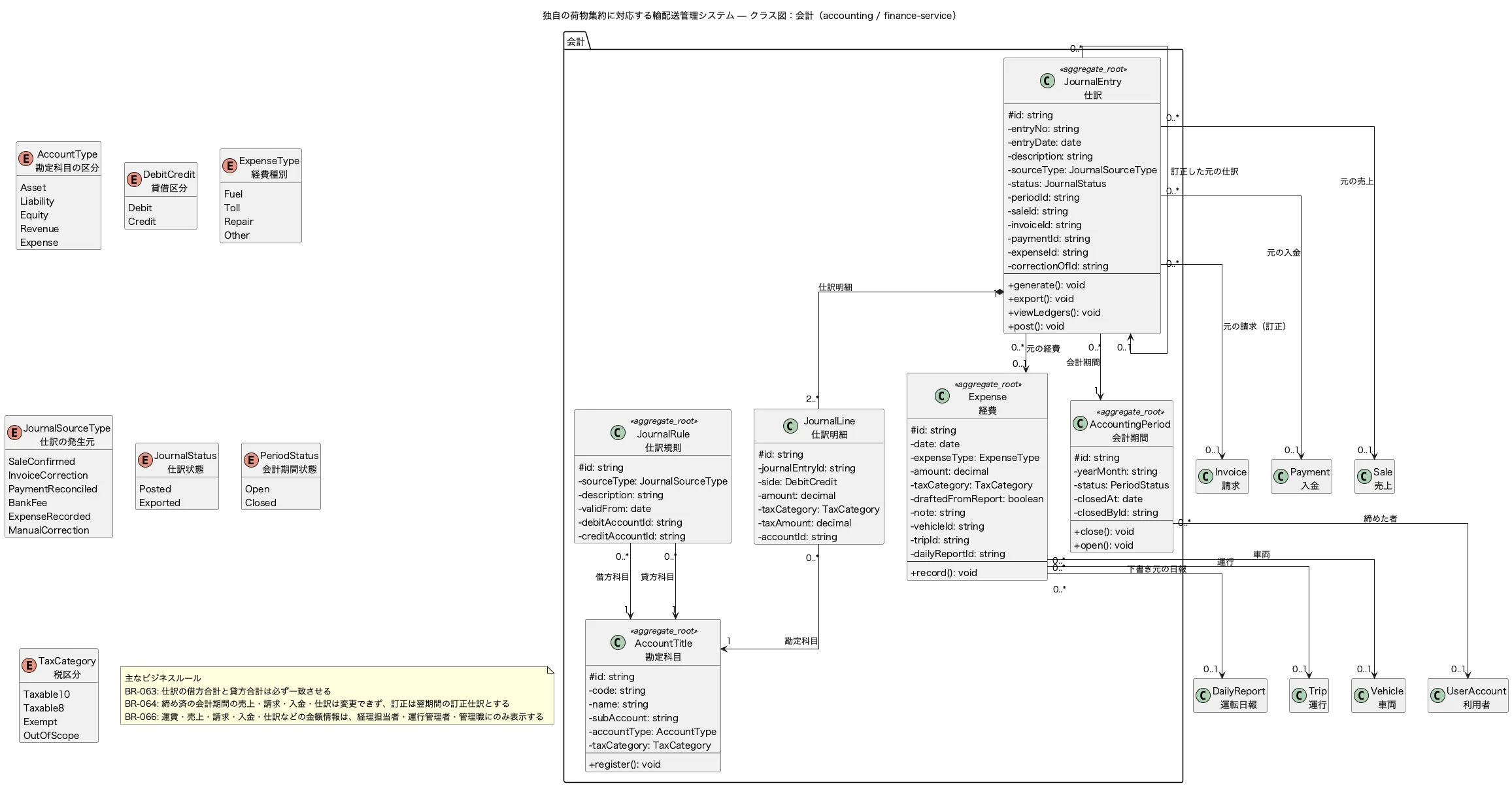

13経費・仕訳・月次締め（UC-037〜041）

売上・請求・入金・経費の仕訳は、業務操作から自動で計上されます（手入力は訂正仕訳のみ）。

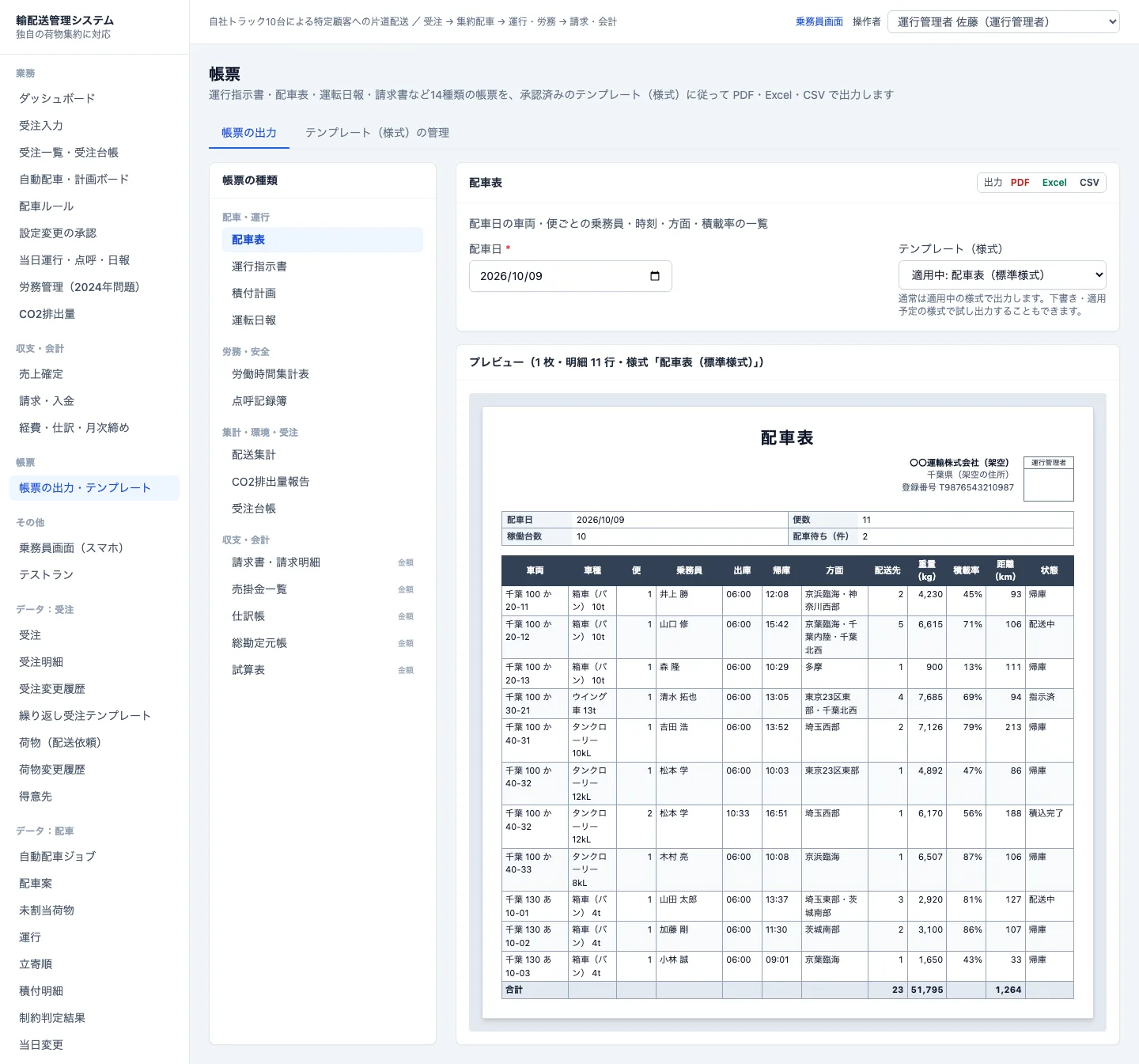

14帳票（テンプレート方式・PDF／Excel／CSV）

帳票はテンプレート方式で、様式（タイトル・見出し項目・明細の列・合計・押印欄・注記・用紙の向き）を設定で変更できます。14種類すべてを PDF・Excel・CSV で出力できます。

PDF は日本語フォントを埋め込んだ A4 で、明細が複数ページになるときは見出し行を繰り返します。Excel は数値・日付をセルの値として出力し、CSV は Excel で開いても文字化けしない UTF-8（BOM 付き）です。

14.1 様式の改訂と承認

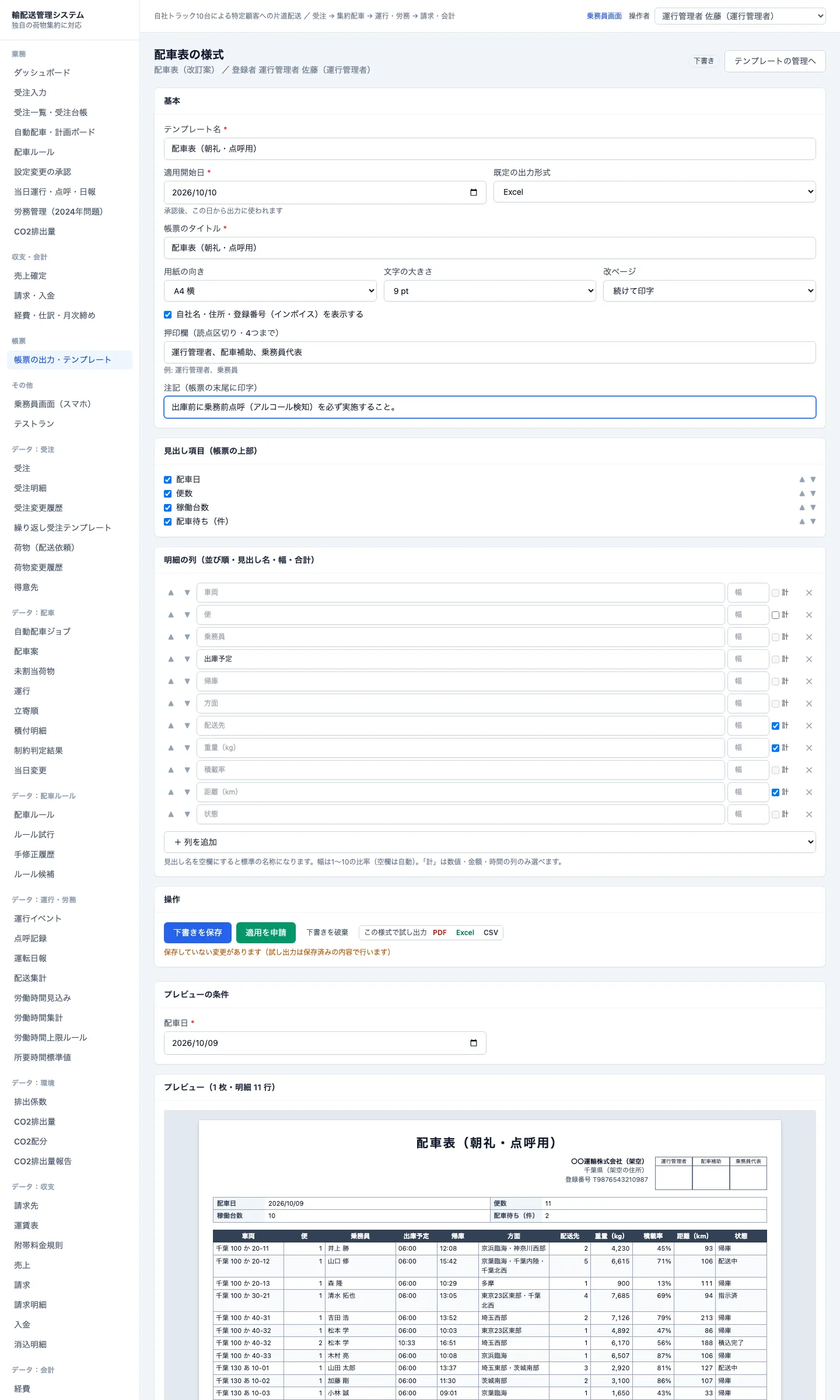

様式は適用中の版を直接書き換えず、改訂案（下書き）→ 適用を申請 → 管理職の承認 → 適用開始日から有効の順で変更します（BR-045）。編集画面では列の追加・削除・並び順・見出し名・幅・合計、押印欄、注記を変更でき、右側のプレビューに実データで即座に反映されます。

15データ画面と権限

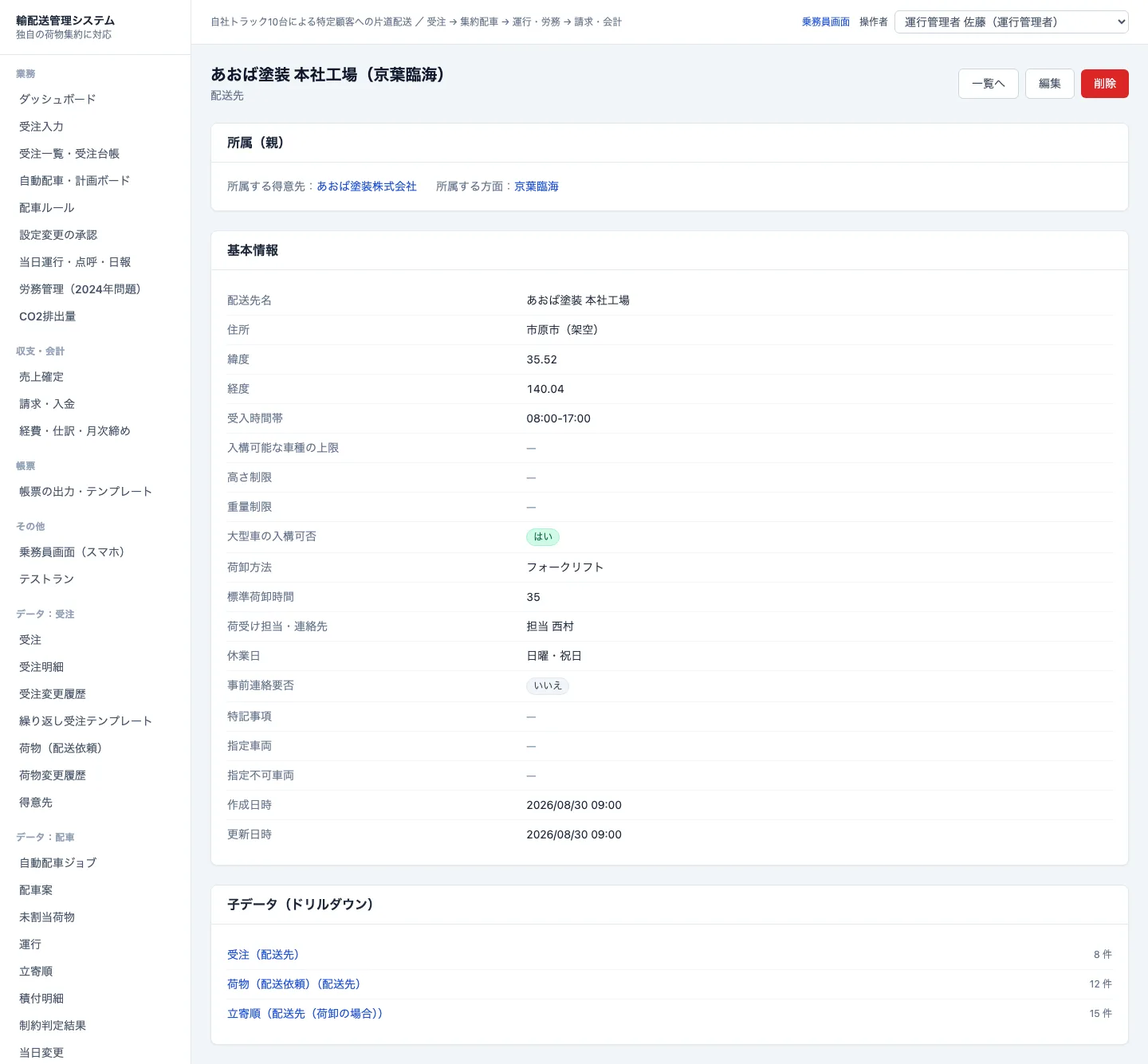

サイドバーの「データ：○○」から、すべてのデータ（57種類）の一覧・詳細を開けます。詳細画面では所属（親）へのリンクと、子データへのドリルダウン（例: 配送先 → その配送先の受注・荷物・所要時間標準値）を表示します。受注・運行・日報・売上・請求・仕訳などの業務の記録は、データ画面からは作成・変更できません（BR-041）。

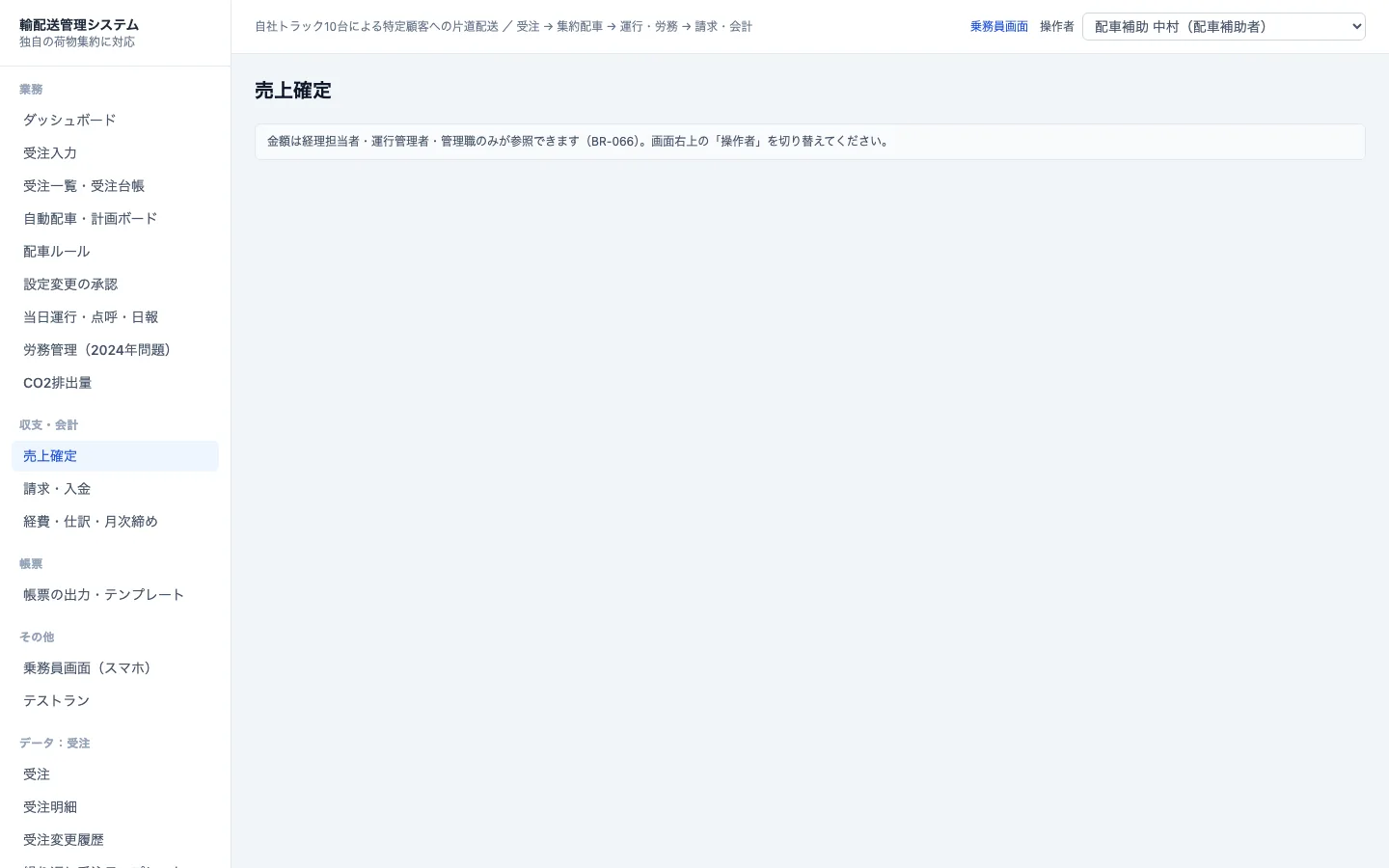

金額を参照できないロールで収支・会計の画面を開くと、金額は表示されず案内が表示されます（BR-066）。

16業務ルールと状態遷移

16.1 運行の状態遷移

 自動配車案 ──採用──▶ 仮配車 ──確定──▶ 確定 ──運行指示──▶ 指示済 ──出庫──▶ 出庫
                       ▲  │ 手修正                │              │
                       │  ▼                      │ 当日変更       │
                       └── 仮配車 ◀───再配車──────┴──────────────┘
 出庫 ──積込完了──▶ 積込完了 ──配送開始──▶ 配送中 ──帰庫──▶ 帰庫 ──日報承認──▶ 実績確定

16.2 配車ルールの状態遷移

 下書き ──（試行）──▶ 下書き ──適用を申請──▶ 承認待ち ──承認──▶ 適用中 ──廃止──▶ 廃止
                                              │
                                              └──却下──▶ 却下 ──改定──▶ 下書き

16.3 売上・請求の状態遷移

 売上:  候補 ──確定──▶ 確定 ──請求の締め──▶ 請求済 ──赤黒訂正──▶ 赤黒取消
 請求:  締め済 ──発行──▶ 発行済 ──送付──▶ 送付済 ──入金（一部）──▶ 一部入金 ──入金──▶ 入金済

16.4 主な業務ルール

（上表は画面操作に関係する主なものを抜粋しています。）

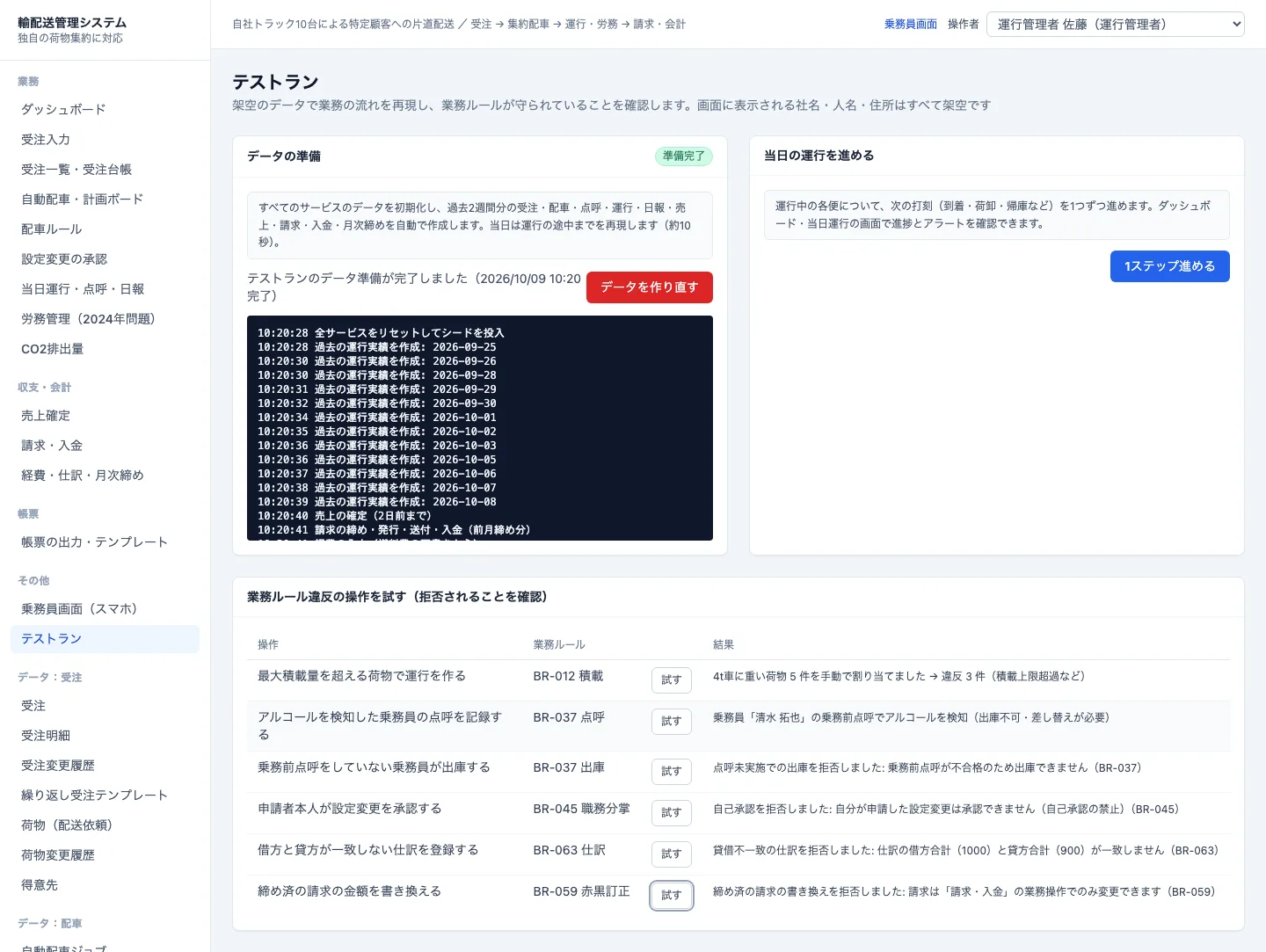

17テストラン

架空のデータで業務の流れを再現し、業務ルールが守られていることを確認する画面です（開発・検証環境のみ）。

• データを作り直す — 過去2週間分の受注・自動配車・手修正・確定・点呼・運行・日報・売上・請求・入金・経費・月次締めを自動で作成します。当日は運行の途中まで（1名はアルコール検知）を再現します。
• 1ステップ進める — 運行中の各便の次の打刻を1つずつ進めます。
• 業務ルール違反の操作を試す — 積載超過・アルコール検知・点呼未実施での出庫・自己承認・貸借不一致の仕訳・締め済の請求の書き換えを実行し、拒否されることを確認します。

18制約事項

• データはメモリ上に保持しています。バックエンドを再起動すると、テストランのデータ（初期状態）に戻ります。
• ログイン認証はありません。画面右上の「操作者」で利用者を切り替えます。本番では設計書に従い認証基盤（JWT・API Gateway での認可）を導入する前提です。
• 地図・経路は簡易計算です（直線距離 × 1.3、危険物は迂回分を加算、平均時速 38km）。
• デジタコ・点呼システム・銀行の入金明細・会計ソフトとの連携は、API（取込口・CSV 出力）までを実装しています。
• 帳票の様式は項目・列・押印欄・注記などの設定で変更します。罫線の位置や社印画像の配置など、自由なレイアウトのデザインには対応していません。
• 本番運用では、各マイクロサービスの永続化層をデータベース（PostgreSQL 等）へ、サービス間のイベント配信をメッセージブローカー（Kafka 等）へ差し替えることを想定しています。
